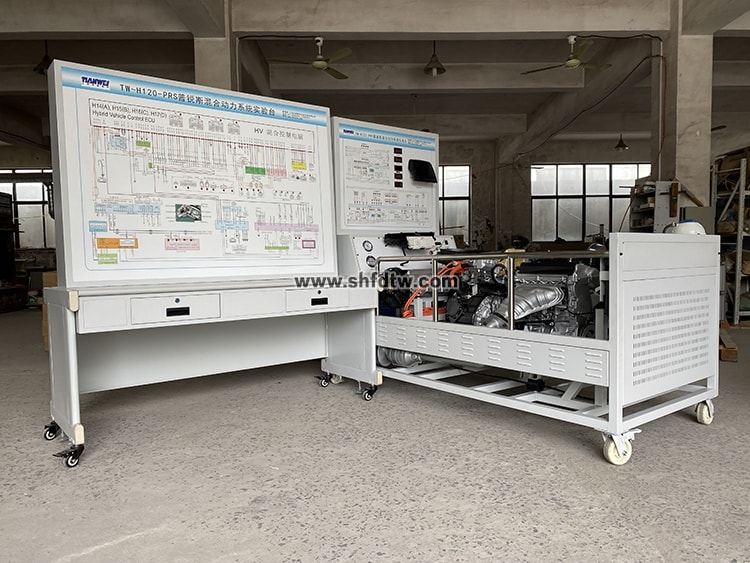

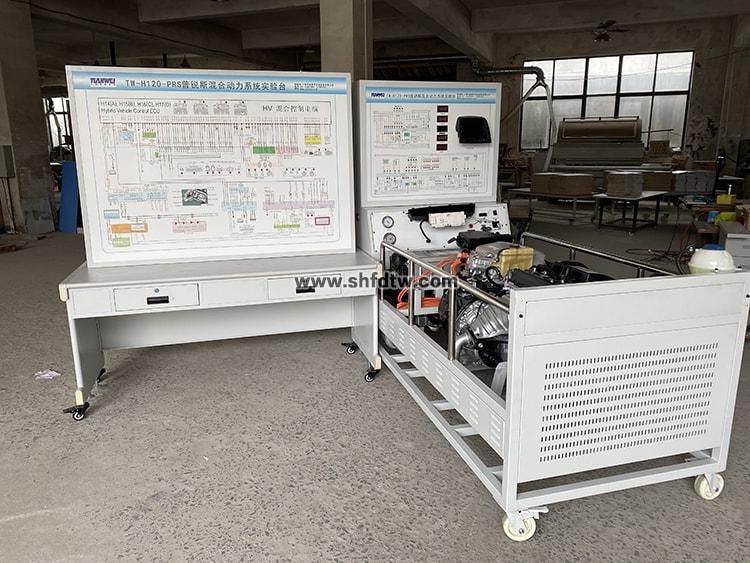

TW-H120-PRS 普銳斯混合動力系統實驗臺
產品組成：
發動機總成和發動機控制單元、變速器、M1，M2電機、HV蓄電池、儀表總成、冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、空氣質量計、氧傳感器、點火開關、整套散熱機構、汽油箱和汽油泵總成、蓄電池、五個數字電壓表、真空壓力表及燃油壓力表、帶有完整彩色電路原理圖面板、外接式檢測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等。
技術參數：
?臺架尺寸：1700×1000×1900（長×寬×高）
?實驗臺尺寸：1600×500×1900（長×寬×高）
?使用環境：溫度-5℃～40℃；濕度≤80％

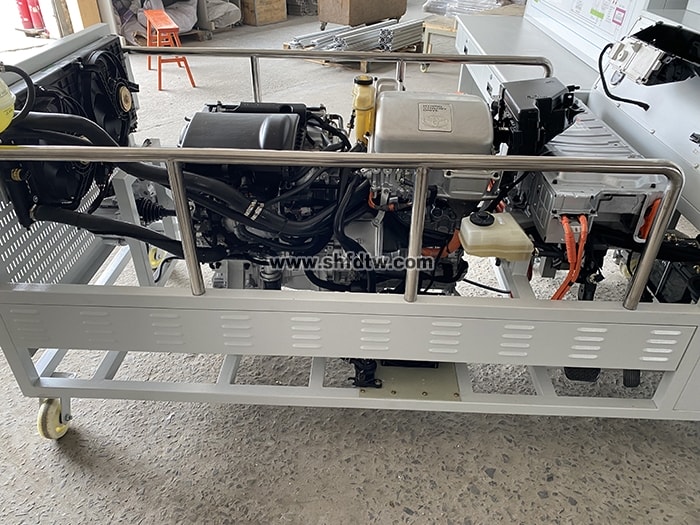

?發動機類型：豐田普銳斯發動機，
?發動機型號：1NZ-FXE
?排量：1.5L，77馬力 L4
?年款：2005年款
?混和動力的電動機，最大功率：50Kw/1200-1540rpm，最大扭矩：400Nm/0-1200r
?蓄電池：201.6V
?電機電壓：500V
?變速器：M1,M2發電電動機
?機油等級：API（美國石油學會）標準SG級，
?蓄電池：免維護蓄電池
?萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色

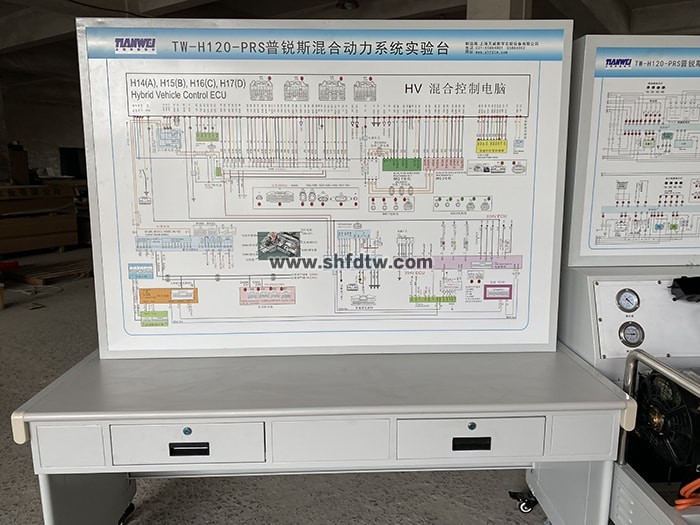

?控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書。
功能特點：
本實驗臺可使學生了解發混合動力的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、進氣溫度傳感器、水溫傳感器、爆震傳感器、氧傳感器等各傳感器和執行器的電壓及電阻值。
設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力
起步時無需發動機運轉，可直接利用電動機起動，可達到零排量效果
可在制動時使剩余能量回沖HV蓄電池
顯示功能：
1.可通過原廠組合儀表、可以看到發動機的轉速，及其它指示燈的工作情況. 可以通過故障指示燈來顯示故障。

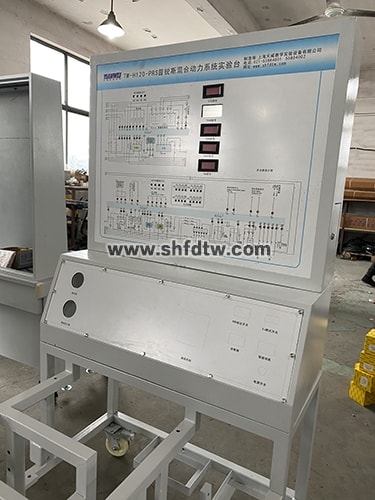

2.五個數字電壓表顯示傳感器電壓，可直觀地看到各個傳感器等的電壓隨著負載不同而變化的情況，實時顯示發動機的動態、靜態信號參數。
3.通過壓力表顯示燃油、真空表顯示進氣真空壓力的實際數據；還可以看到進氣真空度隨負載而變化的情況。
4.LED電壓表實時顯示傳感器變化，噴油器脈沖LED燈顯示，有噴油脈寬表（實時信號）。
5.面板安裝數字脈寬表，可顯示每秒噴油時長，單位為毫秒，即為每秒鐘內，噴油的時間長度；數字顯示發動機每分鐘噴油次數；顯示噴油脈寬，即為噴油嘴每次噴油的時間長度，單位為毫秒，數字顯示；噴油頻率,這個是每秒鐘噴油嘴的噴油次數，一般4沖程發動機曲軸旋轉兩圈噴油一次。
6.配置智能考核系統軟硬件，無需聯網可進行單機考核；
7.★控制器采用微處理器內核ARM控制芯片，
8.★7寸觸摸屏顯示屏一只（分辨率800×480、主頻600MHz、65535真彩）；
9.可設置系統登陸密碼：新建用戶和密碼設置與更改、考試時間、考試分?jǐn)?shù)設置；
10.可編輯考題的簡單題和難題出題、教師可以任意選擇故障點到題庫；
11.★試題存儲功能，對每個學生的學生號考完后進行存儲，教師可以更具學生號查詢考核得分、考核時間、排除數；；
12.學生進入學生號對產品進行排除，排除完后自動回復進入下一題考核，系統進行自動打分，自動計算并存儲;
13.故障設置：進入故障單一設置任意故障點、進行設置和排除；
14.配置網絡版故障診斷和考核平臺接口
15.★投標現場演示考核系統功能；
16.★公司提供系統的免費更新升級。
檢測功能：
配備電腦數據檢測端口，可通過連接專用或通用型解碼器，進行各傳感器、執行器及電控單元的信號檢測與分析；對發動機電控系統進行ECU編碼查詢、故障碼讀取、故障碼清除、動態數據流讀取、波形分析、波形顯示執行元件測試系統登錄等
