項號

貨物名稱

參考
品牌

招標技術需求（技術參數、性能及配置）

數量

1

電路分析原理實驗箱1400元

棱環、凌特、捷賽

一、主要技術指標要求：
輸入交流AC：220V，±10%。
直流穩壓輸出 DC：±12V/1.5A，DC：5V/1.5A。
直流穩壓可調輸出：DC：0～±24V/1A連續可調輸出，每路電源均有短路保護自動恢復功能。
恒流源：0～50mA可調恒流源輸出，有開路保護功能。
提供直流電流表2只，分1mA、50mA 測量。
提供直流電壓表2只，分3V、30V測量。
★函數發生器：1）輸出波形：方波、三角波、正弦波；2）幅值：正弦波：0～10V（10V為峰—峰值，且正負對稱）；3）三角波：0～14V（14V為峰—峰值，且正負對稱）；4）方波：0～14V（14V為峰—峰值，且正負對稱）；5）頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
安全保護措施：設計有電源輸入輸出專用保護電路板，具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
整機消耗功率：≤0.5KVA
箱體外形參考尺寸：500×420×100mm。
機箱：鋁木合金材料，綠色環保，造型美觀大方。
二、★實驗?zāi)K配置要求：
元器件伏安特性的測量。
電路中電位的研究。
戴維南定理和諾頓定理。
疊加定理和互易定理。
基爾霍夫定律的驗證。
電容充放電的研究。
無源雙口網絡。
一階動態電路。
二階動態電路。
交流參數的測定。
串、并聯諧振電路。
受控源VCVZ、VCCS電路。
回轉器電路。
三、★主要實驗項目要求：
基本電工儀表的使用與測量誤差的計算。
減少儀表測量誤差的方法。
電阻的串聯和并聯電路。
電阻的混聯電路。
直流電阻電路故障的檢查。
線性與非線性電路元件伏安特性的測繪。
電位、電壓的測定及電路電位圖的繪制。
基爾霍夫定律驗證及故障判斷。
疊加定理驗證及故障判斷。
電壓源與電流源的等效變換。
戴維南定理的驗證。
諾頓定理驗證。
雙口網絡測試。
互易定理驗證。
最大功率傳輸條件測定。
一階電路響應的測試。
二階動態電路響應的研究。
R、L、C元件阻抗特性的測試。
RC串、并聯選頻網絡特性測試。
R、L、C串聯諧振電路的研究。
雙口網絡測試實驗。
回轉器實驗。
受控源VCCS、VCVS、CCVS、CCCS的實驗研究。
四、商務條款要求：
必須提供產品的廠家彩頁資料，并加蓋供應商公章。關于本次招標技術參數響應的參照標準均以投標產品廠商的產品彩頁為準，如投標人所投產品廠商彩頁的技術參數與功能達不到標書要求，視為不響影招標文件，按投標無效處理。
簽訂合同后，學校可以要求成交人提供所投產品到學校進行演示核對技術參數與功能是否滿足招標文件要求，如核對功能不滿足招標文件要求，成交人按虛假響應處理。
要求1年原廠保修。簽訂合同后或驗收時，學?？梢砸蟪山蝗颂峁┩稑?biāo)產品原廠保修證明如不能提供，采購人有權解除合同。

21套

2

高性能電工技術實驗臺7600元

華育、捷賽、智星

一、技術性能要求：
工作電源：三相四線（或三相五線）～380V±5% 50Hz。
溫度：-10℃～40℃，相對濕度＜85%（25℃）。
裝置容量：＜1.5KVA。
重量：200Kg。
外形尺寸：1600mm×700mm×1500mm。
二、實訓裝置基本配置及功能要求：
實訓屏：實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器（包括頻率計）、測試儀表及實訓器件等，具體功能如下： 1）控制及交流電源部分：（1）提供三相固定380V交流電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。（3）提供～220V插座2只，為外部儀器提供工作電源。（4）配備實訓用250V/30W日光燈管及支架一套。2）直流電源部分：（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。（2）低壓直流穩壓電源：+5V，+24V、±12V具有短路保護功能。（3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。3）全功能DDS函數信號源：（1）高頻率分辨率：0.01Hz。（2）高頻率精確度：±20ppm。（3）低失真度：＜1%。（4）方波占空比1%～99%精確可調。（5）三角波調占空比后可輸出兩種鋸齒波。（6）可變直流電平控制。（7）外部頻率測量。（8）預設頻率存儲、調入功能。（9）輸出衰減，由兩個“衰減”按鍵選擇。5）技術指標：（1）主輸出波形：正弦波、方波、三角波、鋸齒波四種波形。（2）最大輸出幅度：10Vpp。（3）輸出阻抗：50Ω±10%。（4）直流偏置±5V（空載）。（5）占空比范圍：1%-99%（方波）。（6）輸出頻率范圍：0.01Hz-2MHz。6）外測量功能：（1）頻率范圍：1Hz-60MHz。（2）信號幅度：0.5Vpp-20Vpp。（3）外計數范圍：0-4294967296。（4）存儲和調入：具有10組參數存儲與調出的功能。7）智能型真有效值交流數字電壓表：交流數字電壓表1只，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。測量范圍：0-500V，頻率范圍：40Hz-60Hz。8）智能型真有效值交流數字電流表：交流數字電流表1只，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。測量范圍：0-5A，頻率范圍：40Hz-60Hz。9）直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。測量范圍：0-500V。10）直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。，測量范圍：0-5000mA。11）智能型功率、功率因數表：由24位專用DSP、16位高精度A/D轉換器和高 MPU單元設計構成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為0.1級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。12）真有效值交流數字毫伏表：能夠?qū)Ω鞣N復雜波形的有效值進行精確測量，電壓測試范圍1mV～450V（有效值），測試基本精度達到±1%，自動換檔，三位半數字顯示，每檔均有超量程告警、指示功能。頻率測試范圍10Hz～600KHz，輸入阻抗1MΩ，輸入電容≤pF。
實訓掛箱及配件：1）DGJ-10 電路基礎實訓（一）：完成疊加原理、基爾霍夫定律、戴維南定理、諾頓定理、互易定理、歐姆定律等實訓；提供電阻、電感、電容，完成R、L、C串聯諧振、一階、二階動態電路的研究、電壓源與電流源的等效變換、負載獲得最大功率的條件、電阻的串、并聯等實訓。2）DGJ-11 電路基礎實訓（二）：提供燈泡、穩壓管、電位器、電阻箱等，完成已知和未知電路元件伏安特性的測繪、電容的充放電等實訓。3）DGJ-12 交流電路實訓（一）：提供電阻、電感、高壓電容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光燈功率因數提高實訓、RLC串聯交流電路實訓、RLC并聯交流電路實訓以及電感、電容元件在直流電路和交流電路中的特性實訓。4）DGJ-14 電路基礎實訓（三）：儀表量程擴展實訓（電流表、電壓表量程的擴展）。5）DGJ-15 電工綜合技能實訓（一）：電流表、電壓表和歐姆表的設計。6）DGJ -16 電工綜合技能實訓（二）：運算放大器的應用實訓、報警保護電路的設計及其應用實訓、整流濾波電路的設計及應用實訓、過流保護的設計及其應用實訓。7）DGJ-17 繼電接觸控制實訓：提供交流接觸器（線圈電壓為380V）兩只，按鈕三只（黃、綠、紅各一只）。8）DGJ-18 鐵芯變壓器、互感/電度表實訓：鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞；互感線圈一組，兩個空心線圈L1、L2裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根，燈泡九個，電度表一只，規格為220V、3/6A，其電源線、負載線均已接在電度表接線架的接線柱上，實訓方便。9）三相鼠籠電動機（△380V）。★10）電工電子虛擬仿真實訓與考核軟件（為了避免知識產權糾紛投標時必須提供計算機軟件著作權證書復印件，并加蓋供應商公章）：采用三維仿真技術的大型仿真實訓軟件。涵蓋模擬電子技術、數字電子技術的主要實訓項目。每個項目可根據需要設有實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障檢測等多種訓練任務。具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身。電子技術仿真實驗、應用電子技術仿真實驗實訓、維修電工仿真實訓、電子技能仿真實訓等?！?1）維修電工職業資格考評軟件（為了避免知識產權糾紛投標時必須提供計算機軟件著作權證書復印件，并加蓋供應商公章）：能進行維修電工職業資格模擬考試，題型有單選題，判斷題，操作題，軟件有記時打分的功能，有大量的模擬試題，針對某些新穎，靈活試題會相應的并提供專業級的解題思路。★12）教師配置：便攜式電子信號測試記錄模塊：A具備電壓、電流、溫度采集，可以記錄觀察電壓、電流跳變的圖像數據，精度±0.05%真有效值測量USB數據傳輸，彩屏LCD顯示。B具有示波器、虛擬頻譜儀、虛擬萬用表、虛擬數字量輸入輸出模塊。C集雙通道電子信號圖像數據采集記錄儀、頻譜分析儀和邏輯分析儀于一體，不低于20M，具有1KHz基準方波輸出接口；圖像數據可以按時間和電壓輸出到EXCEL、BMP和OSC；數據記錄最大4G；FFT、相關和功率譜頻譜分析，F(xiàn)FT支持8～1048576點的選擇，支持triangular、cosine、Bohman、Parzen等 18種窗。D功率譜支持自功率譜和互功率譜的計算；相關支持自相關和互相關的計算。E虛擬任意波形輸出模塊，頻率25Mz，輸出波形：正弦波，三角波，方波，TTL，任意波形。F虛擬萬用表模塊：直流電壓，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流電壓測量，量程60.00mV、600.00mV、6.00V、60.00V、600.0V；直流電流測量，量程60.00mA、600.00mA、6.000A、10.00A；交流電流測量，量程60.00mA、600.00mA、6.000A、10.00A；電阻測量，量程600、6.000K、60.00K、600.0K、6.000M、60.00M；電容測量，量程40.00nF、400.00nF、4.000uF、40.00uF、400.0uF；二極管測量0V～2.0V。★13）虛擬電子測量儀器系統軟件（為了避免知識產權糾紛投標時必須提供計算機軟件著作權證書復印件，并加蓋供應商公章）：1）本軟件系統由安裝于實驗臺學生機上的實驗軟件和教師機上的管理軟件組成，要求程序均由LabVIEW軟件編制。中文菜單式操作界面，人機對話友好。學生在啟動程序后，鍵入自己的學號，系統即在教師機數據庫中找出該學生的姓名，經過學生確認后，學生選擇所要做的相應實驗，即進入正常的實驗界面。2）能實現密碼登錄系統，設置數據庫路，系統測試（查詢設備），學生庫設置，題庫與題庫等級設置，考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。3）學生終端采用LabVIEW軟件編制具有聯機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查詢，設備號查詢，學生實驗數據、學生考勤及學生考試、學生實驗選做等管理功能。4）學生在啟動程序后，鍵入自己的學號，系統即在教師機數據庫中找出該學生的姓名，經過學生確認后，學生選擇所要做的相應實驗，即進入正常的實驗界面。14、實訓連接線：根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構手搶插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟件目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。
實訓桌：實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
三、商務條款要求：
必須提供產品的廠家彩頁資料，并加蓋供應商公章。關于本次招標技術參數響應的參照標準均以投標產品廠商的產品彩頁為準，如投標人所投產品廠商彩頁的技術參數與功能達不到標書要求，視為不響影招標文件，按投標無效處理。
簽訂合同后，學校可以要求成交人提供所投產品到學校進行演示核對技術參數與功能是否滿足招標文件要求，如核對功能不滿足招標文件要求，成交人按虛假響應處理。
要求1年原廠保修。簽訂合同后或驗收時，學校可以要求成交人提供投標產品原廠保修證明如不能提供，采購人有權解除合同。

5套

3

電氣安裝與維修實訓考核裝置48000元

華育、亞龍、天煌、

工作電源：AC380±5%（三相五線）50Hz。
額定功率：≤2KW。
環境溫度：－10℃ ～40 ℃。
相對濕度：≤85%。
安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護。
外形尺寸：2000×1000×2200mm。
PLC主機：三菱FX1N-40MT。
變頻器：三菱FR-D720S-0.75K-CHT。
伺服驅動器：SD-15MT。
伺服電機：400W。
觸摸屏：TPC7062K 昆侖通泰。
★維修電工職業資格考評軟件（為了避免知識產權糾紛投標時必須提供計算機軟件著作權證書復印件，并加蓋供應商公章）。
能進行維修電工職業資格模擬考試，題型有單選題，判斷題，操作題，軟件有記時打分的功能，有大量的模擬試題，針對某些新穎，靈活試題會相應的并提供專業級的解題思路。
★實驗室遠程管理系統軟件[為了避免知識產權糾紛投標時必須提供計算機軟件著作權證書復印件（并加蓋供應商公章）和演示視頻]。
該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置8路大電流5A的開路故障、16路小電流2A的信號通路的開路、不良、偶發、短路等故障，共24路故 障設置?？筛鶕?jù)需求擴展設置64路大電流5A的開路故障、128路小電流2A的信號通路的開路、不良、偶發、短路等故障，共192路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或RS-232串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
設備重量：200kg。
必須提供產品的廠家彩頁資料，并加蓋供應商公章。關于本次招標技術參數響應的參照標準均以投標產品廠商的產品彩頁為準，如投標人所投產品廠商彩頁的技術參數與功能達不到標書要求，視為不響影招標文件，按投標無效處理。
簽訂合同后，學?？梢砸蟪山蝗颂峁┧懂a(chǎn)品到學校進行演示核對技術參數與功能是否滿足招標文件要求，如核對功能不滿足招標文件要求，成交人按虛假響應處理。
要求1年原廠保修。簽訂合同后或驗收時，學?？梢砸蟪山蝗颂峁┩稑?biāo)產品原廠保修證明如不能提供，采購人有權解除合同。

1套

4

電氣控制系統實訓考核裝置29000元

亞龍、天煌、華育

一、技術指標要求：
工作電源：三相五線制AC 380V±10% 50Hz。
設備外形尺寸：長×寬×高=850mm×800mm×1700mm。
電腦桌外形尺寸：長×寬×高=600mm×530mm×1000mm。
臺架材料：柜式鋼結構。
整機消耗視在功率：≤1KVA。
安全保護措施：具有接地保護、漏電過載保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
配置運動小車控制模塊仿真軟件。
二、主要配置要求：
實訓柜：850mm×800mm×1700mm，鋼結構，帶自鎖腳輪，作為電氣控制系統的機械和電氣設備的安裝載體，設備可自由、靈活的布置、安裝。
主令電氣及儀表單元：包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。
每門一組，配置不同。
PLC控制單元掛板：包括PLC、模擬量模塊、擴展模塊，0～20mA標準恒流源、0～10V標準恒壓源、數字式顯示儀表、臺達伺服驅動器、步科步進驅動器等器件。
繼電控制單元掛板：包括斷路器、熔斷器、接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。同時還安裝由伺服、步進電機驅動的（可相互轉換）、傳感器、微動開關、滾珠絲杠、增量型編碼器組成的小車運動裝置。
電力電子單元掛板：包括三相晶閘管全波整流的直流調速系統（電流環及速度環）、測功儀（含測功、測矩、測速）、三相整流變壓器和同步變壓器、磁盤電位器負載、直流電機機組等組成。
典型機床電路智能考核單元掛板：包括X62W銑床電路、T68鏜床電路。電腦智能考核。
可編程控制器：PLC（可根據學校要求配置PLC）。
變頻器：和PLC主機配型。
觸摸屏：7寸彩屏 TPC7062K。
電腦推車：580×400×780mm帶腳輪、電腦托盤鋁木結構。
三、★運動小車控制模塊仿真軟件功能要求：
仿真軟件以運動小車為開發模型，結合計算機虛擬仿真技術，PLC控制虛擬映射技術，動態實時仿真技術、數字驅動仿真技術、3D動畫仿真技術、PLC通訊技術、高速動態采集技術等，保證系統的先進性和運行時良好性能，為學生學習PLC控制技術提供了先進的平臺。
虛擬載體配置有步進電機，可以用真實的PLC進行控制其運動，通過程序處理的結果反映到虛擬載體上，并帶有一定的物理屬性。
虛擬載體具有滾珠絲杠、螺母副載體、導桿支持模型、彈性聯軸器等，可以在外部PLC程序控制下進行實時運動。
虛擬載體具有三個固定位置光電傳感器、接近傳感器檢測及電氣與機械兩種類型的極限保護仿真功能，可以實時把傳感器狀態傳遞給外部PLC控制器進行處理。
仿真軟件平臺支持所有廠家的PLC機型通訊。支持使用USB接口進行通訊。
仿真軟件平臺支持各類型的傳感器信號輸入。
所有載體均采用3D技術造型。
仿真軟件支持PLC的基本指令、功能指令、計數器、計時器及各類型數據寄存器的使用。
仿真軟件支持三菱、西門子、歐姆龍、松下、匯川、霍尼韋爾、AB、發那科等PLC的編程軟件。
仿真軟件支持西門子LOGO、西門子S7-200 smart 、西門子S7-1200、S7-1500、博圖編程軟件。
虛擬載體的運動完全由PLC進行控制，可以任意改變PLC程序，載體動作也會相應的展示PLC程序的處理結果。
仿真軟件同時可以支持PLC的虛擬輸入、虛擬輸出、真實輸入、真實輸出功能。
四、★維修電工電力拖動仿真軟件功能要求：
軟件應由元件構造、原理分析、實際接線、課題練習四部分組成?？蓾M足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能。
電力拖動仿真軟件至少應包含電拖專業里最基礎、最重要的12種電路，分為電動機反接制動控制線路、電動機半波整流能耗制動控制線路、Y-△啟動控制線路、電動機串電阻降壓啟動控制線路、順序控制線路、位置控制線路、雙重聯鎖正反轉控制線路、接觸器聯鎖正反轉控制線路、按鈕聯鎖正反轉控制線路、接觸自鎖正轉控制線路、點動正轉控制線路。每種線路分為元件結構、原理分析、實際接線、課堂練習四大模塊。其中原理分析采用文字、聲音、圖像有機合在一起，生動形象。實際接線采用FLASH動畫，與學生交互接線，一邊原理圖顯示要連接的導線，一邊提供元件，供學生根據原理圖連接實物器件，錯誤連接應有相應提示。
投標文件必須提供軟件主界面截圖，并加蓋供應商公章（截圖內容應囊括元件構造、原理分析、實際接線、課題練習四部分），否則投標文件無效。
五、機床電路仿真軟件功能要求：
系統應包括M7120平面磨床電、Z3040型搖臂鉆床、6140車床、起重機、鏜床、萬能外圓磨床八種電路仿真。每種電路都采用FLASH動畫技術，可以對電路上的開關進行操作，可以在每種電路上進設置故障，繼電器、電動機及其它元器件運動狀態也可以表示出來。從而仿真的形象、逼真、易懂。
投標文件中必須提供8種機床電路軟件截圖，并加蓋供應商公章，否則投標文件無效。
六、★智能化電氣控制實訓考核系統功能要求：
軟件的主要特點：1）智能化：隨機發送試卷、自動評分、自動將學生成績發送給學生端。2）網絡化：基于以太網的C/S模式，實現教師端PC控制多臺學生端PC。3）多種化：可以支持多種實訓設備同時考核。
軟件的主要功能：1）學生信息模塊：添加、修改、查找、刪除學生記錄。2）教師信息模塊：添加、修改、刪除教師記錄。3）試卷管理：添加、修改、刪除試題、試卷。4）考試管理：考試方案的設置，送試卷，交卷。5）成績管理：成績查找、導出、刪除、打印。
數碼管答題器的主要功能：1）考試模塊：接收試卷，排故，交卷，返回當前成績。2）通訊模塊：通過RS232通訊實現實訓設備故障的生成、排除。通過以太網通訊實現接收試卷、發送答案、接收信息。
七、實訓要求：
轉換開關與電壓表連接測量三相電壓。
三相電流的測量。
電力綜合顯示儀表的使用。
三相異步電動機直接起動、停車的控制電路連接。
接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接。
按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接。
按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接。
萬能轉換開關控制三相異步電動機的正反轉。
三相交流異步電動機Y-△（手動切換）啟動控制電路的連接。
三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接。
定子繞組串聯電阻啟動控制電路的連接。
三相交流異步電動機能耗制動控制電路的連接。
三相交流異步電動機反接制動控制電路的連接。
多臺（3臺及以下）電動機的順序控制電路的連接。
電動機的往返行程控制電路的連接。
普通車床控制電路的連接。
電動葫蘆控制電路的連接。
三相交流異步電動機既能點動，又能連續轉動的控制電路連接。
兩地控制電路的連接。
按鈕切換的雙速電動機調速控制電路的連接。
時間繼電器切換的雙速電動機調速控制電路的連接。
離心開關配合的反接制動控制電路的連接。
變頻器面板功能參數設置和操作實訓。
變頻器對電機點動控制、啟?？刂?。
電機轉速多段控制。
工頻、變頻切換控制。
基于模擬量控制的電機開環調速。
基于面板操作的電機開環調速。
變頻器的保護和報警功能實訓。
基于PLC的變頻器開環調速。
模擬量模塊的使用。
PLC控制電機順序啟動。
PLC控制三相異步電動機Y-△啟動電路。
觸摸屏編輯界面的參數設置。
觸摸屏的畫面組態。
觸摸屏、PLC、變頻器的綜合實訓。
步進驅動器的參數設置。
步進電機的PLC開環控制。
增量型編碼器的使用。
基于編碼器的步進電機的實訓。
交流伺服電機的控制。
交流伺服驅動器的參數設置。
交流伺服電機的PLC控制。
基于編碼器的伺服電機的實訓。
熱電阻或熱電偶的使用。
溫度控制器的參數設置。
基于熱電阻（熱電偶）的PLC溫度控制。
基于模擬量的PLC控制。
傳感器的使用。
基于傳感器的PLC位置控制。
直流它勵電動機的轉速、力矩、功率測量與控制。
電流調節電路。
晶閘管直流電機調速開環控制。
晶閘管直流電機調速閉環控制。
X62W銑床電氣控制電路單元常見故障的檢查與排除實訓（可設16個故障點）。
T68鏜床電氣控制電路單元常見故障檢查與排除，（16個故障現象）。
八、商務條款要求：
必須提供產品的廠家彩頁資料，并加蓋供應商公章。關于本次招標技術參數響應的參照標準均以投標產品廠商的產品彩頁為準，如投標人所投產品廠商彩頁的技術參數與功能達不到標書要求，視為不響影招標文件，按投標無效處理。
簽訂合同后，學校可以要求成交人提供所投產品到學校進行演示核對技術參數與功能是否滿足招標文件要求，如核對功能不滿足招標文件要求，成交人按虛假響應處理。
要求1年原廠保修。簽訂合同后或驗收時，學?？梢砸蟪山蝗颂峁┩稑?biāo)產品原廠保修證明如不能提供，采購人有權解除合同。

1套

20

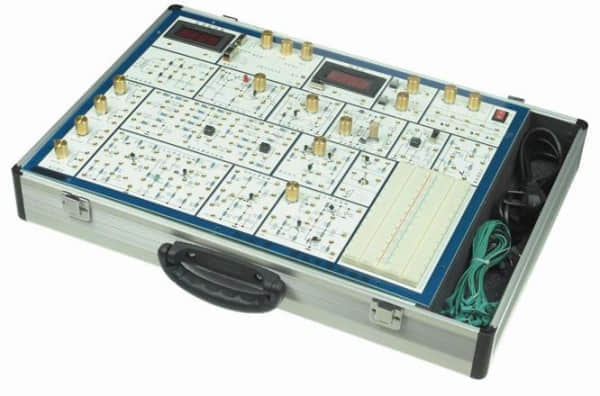

低頻模擬電子線路實驗箱2000元

清華科教

輸入：AC 220V±10%。
輸出：1）DC±12V/0.2A（兩路）。2）DC+5V～+12V/0.2A；－5V～－12V/0.2A（兩路）電壓連續可調。3）DC+5V～+27V/0.2A電壓連續可調（一路）五路直流電源均有過流保護，自動恢復功能。4）AC 7.5V×2／0.2A。
直流信號源：雙路－0.5V～+0.5V；－5V～+5V（IMAX=1mA）兩檔連續可調。
電位器組：3只獨立電位器 1KΩ、22KΩ、680KΩ。
接插件：內徑為Φ2自鎖緊可疊插式插座。
模塊電路單元：分立電路；集成運放電路；功率放大電路；集成功率
放大電路；整流、濾波、穩壓電路等。
實驗箱箱體：鋁合金框架式結構，外形尺寸450mm×300mm×130mm。
必須提供產品的廠家彩頁資料，關于本次招標所有技術參數響應的參照標準均以投標產品廠商的產品彩頁為準，如投標人所投產品廠商彩頁的技術參數與功能達不到標書要求，視為不響影招標文件，按投標無效處理。
簽訂合同后，學?？梢砸蟪山蝗颂峁┧懂a(chǎn)品到學校進行演示核對技術參數與功能是否滿足招標文件要求，如核對功能不滿足招標文件要求，成交人按虛假響應處理。
要求整機原廠1年保修，簽訂合同后或驗收時，學?？梢砸蟪山蝗颂峁└倶?biāo)產品原廠保修證明如不能提供，采購人有權解除合同。

15套

22

數字電路實驗箱1800元

棱環、捷賽、凌特

實驗電路工作電源：+5V/2A一組、±12V/0.7A一組、1.5～9V（或任意值）可調一組，每路設置保險絲一個，每路均帶有短路保護和反向保護電路，其中+5V電源有過壓保護、欠壓保護和短路報警和自動關斷功能，確保實驗電路元件和人身安全。
★常用信號源：1）提供二組正負單脈沖發生電路，帶電平指示。2）1HZ～1KHZ連續可調時鐘電路。3）1HZ～1MHZ固定脈沖分7路輸出，其中1HZ帶指示燈顯示。4）12路開關量輸入顯示電路，輸入端帶保護功能。5）12路開關量輸出電路，輸出端自帶顯示電路，直觀顯示開關量的輸出狀態，同時輸出端帶保護功能。6）6位七段LED共陽數碼顯示器，自帶BCD碼譯碼電路；2位獨立數碼管，可裝共陽或共陰數碼管。7）2組BCD碼撥盤開關輸出電路，輸出端帶保護功能。8）由555時基電路組成的音響輸出控制電路，并帶有蜂鳴器和喇叭輸出設備。
測試小工具：提供三狀態數字邏輯測試電路，并有聲光提示。
★實驗電路區：獨立電路板設計，和實驗信號源完全隔離，防止實驗電路區接線時的誤操作損壞主機箱。實驗電路區配置如下：1）配置開放式實驗區，含2只IC8、12只IC14、6只IC16（可以再擴展3只）、1只IC20、1只IC40鎖緊插座（兼容IC28/IC24/IC18等）。2）提供8Ω喇叭、蜂鳴器和1×2開關各1個。3）設計有導線測試座一組。4）還設有多個高可靠鎖緊式防轉疊插座（與集成塊插座、鍍銀長紫銅管及固定器件等已內部連好）作為實驗連接點、測試點，實驗接線時，只要拿鎖緊插頭線相互連接即可。5）2個擴展模塊電路接入?yún)^(qū)：尺寸各為155×100mm，可選配固定線路實驗?zāi)K。學生可以進行創新性練習，以提高學生的思維能力和動手能力。
★可拆卸式實驗?zāi)K：分立元件模塊板，板上含電阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可調、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二極管2AK2、2CK13、2CK15、IN4007；三極管3DG6和3DK2；晶振32768HZ；電位器100K（2個）、47K、15K、10K、1K、330Ω各1個，滿足數字電路最基礎實驗要求。
必須提供產品的廠家彩頁資料，并加蓋供應商公章。關于本次招標技術參數響應的參照標準均以投標產品廠商的產品彩頁為準，如投標人所投產品廠商彩頁的技術參數與功能達不到標書要求，視為不響影招標文件，按投標無效處理。
簽訂合同后，學?？梢砸蟪山蝗颂峁┧懂a(chǎn)品到學校進行演示核對技術參數與功能是否滿足招標文件要求，如核對功能不滿足招標文件要求，成交人按虛假響應處理。
要求1年原廠保修。簽訂合同后或驗收時，學?？梢砸蟪山蝗颂峁┩稑?biāo)產品原廠保修證明如不能提供，采購人有權解除合同。

15套

45

鉗工實訓成套設備7200元

海川

鉗工桌：鉗工桌尺寸（長寬高）1500×700×800mm；50mm厚桌面材料為高密度板，承重不低于1000KG；桌腿可選100×45×1.5mmC型鋼或60×60×2.0mm方鋼，加強梁和框架采用1.5mm鋼板。掛板采用正反兩塊鋼板沖壓而成，可配套各種工業標準零件盒、掛鉤、掛架等使用。2個抽屜，防滑落設計，承重高，抽拉方便，不易損壞。表面為靜電粉末噴塑處理，組合式設計，拆裝簡易。
臺虎鉗：虎鉗尺寸5寸；鉗口采用粉末冶金壓制，鉗口吻合精度高；活體鋼板整體壓制，不易斷裂；臺鉗本體采用特殊材料鑄造，抗拉強度更強。
各類銼刀配置：圓銼刀、半圓銼刀、方銼刀、扁銼刀、三角銼刀。
各類量具配置：角尺、鋼尺、劃針、塞尺、鉗工劃規（圓規）。
劃線平板：300×400mm。
其他配置配件：樣沖、內外卡鉗、三家刀、油石、絲錐、板牙、絲錐扳手、板牙架、鉗工鑿子、什錦銼、手虎鉗、鋼鋸條、扳手、鋼絲鉗、一字批、十字批、呆扳手、鐵皮剪刀、尖嘴鉗、鋼絲刷、內六角扳手、游標卡尺 、萬能角度尺、高度游標卡尺、千分尺、力矩扳手、鉆頭、各類鉗工實訓耗材、工具柜。
必須提供產品的廠家彩頁資料，并加蓋供應商公章。關于本次招標技術參數響應的參照標準均以投標產品廠商的產品彩頁為準，如投標人所投產品廠商彩頁的技術參數與功能達不到標書要求，視為不響影招標文件，按投標無效處理。
要求1年原廠保修。簽訂合同后或驗收時，學?？梢砸蟪山蝗颂峁┩稑?biāo)產品原廠保修證明如不能提供，采購人有權解除合同。

15套

50

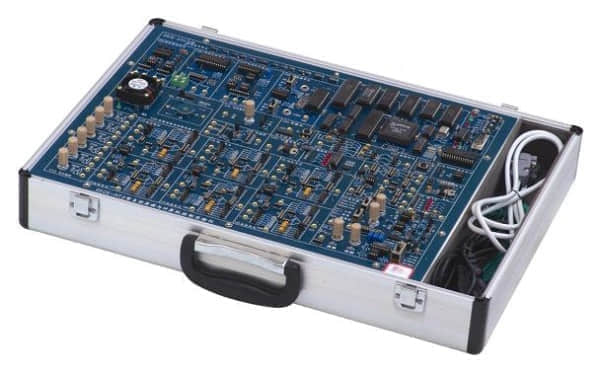

雙DSP教學實驗系統13000元

瑞泰創新、武漢凌特、捷賽

一、★系統特點要求：
實驗平臺采用一體化教學實驗箱，采用+5V電源輸入，安全可靠。
實驗箱包括兩塊CPU，TI DSP C2000系列的F28335以及C5000系列的開發板VC5509、XDS100 V2+增強版仿真器、獨立的數字信號源、液晶屏/鍵盤、100萬像素以上數字?jǐn)z像頭等外設模塊等外設模塊，其中F28335A及VC5509AE DSP板卡能夠直接對外設模塊（液晶屏、蜂鳴器，步進電機，直流電機，交通燈，9鍵數字鍵盤等）進行控制。
F28335和VC5509提供的所有例程要求運行在CCS5.3以上版本中。
要求提供CCS5.3以上版本的ccs軟件，支持WIN10（64位）操作系統，兼容WIN8/7的64位和32位操作系統，兼容WINXP操作系統。提供基于MATLAB的信號采集FIR濾波處理算法等。
F28335可以通過地址和數據線來驅動外設模塊（液晶屏、蜂鳴器，步進電機，直流電機，交通燈，9鍵鍵盤等）。
VC5509可以通過地址和數據線來驅動外設模塊（液晶屏、蜂鳴器，步進電機，直流電機，交通燈，9鍵鍵盤等）。
F28335板卡需要外擴AIC23音頻接口完成音頻采集和播放實驗。
F28335板卡需要能夠至少6路AD可以采集+-5v信號。
標配100萬像素以上的數字?jǐn)z像頭，可以完成實時數字圖像采集處理。
實驗箱必須能實現 DM6437，C6748，Davinci等DSP的無縫升級，實現只更換主板即可具有實驗箱的全部功能的要求，提高未來產品升級后的設備利用率。
二、★系統技術參數要求：
板卡1（VC5509AE）：1）主處理器TMS320VC5509APGE，主頻200MHz（400MIPS）。2）低功耗設計，比上一代C54xx器件功耗低30%左右。3）處理速度更快，雙核結構。4）內部存儲空間：128k×16bit。5）外部存儲空間：4M×16bit。6）外擴Flash：8Mbit，可存儲大量固化程序和數據。7）片上A/D2路；精度10bit。8）外擴D/A2路；精度8bit。9）支持DSP/BIOS實時操作。10）VC5509AE片上USB2.0接口設計，可直接通過這個接口引導程序運行，必須提供相應實驗源代碼。11）高保真語音接口設計，采用TI的TLV320AIC23設計，雙路語音采集，每路48K/s。12）數字I/O設計。13）RS232串行數據接口。14）設計有用戶可以自定義的開關和測試指示燈。15）標配100萬像素以上的數字?jǐn)z像頭，可以完成實時數字圖像采集處理。16）數據，地址，I/O，控制4處擴展連接，為用戶進行二次開發提供條件，為3U總線標準設計。17）具有IEEE1149.1相兼容的邏輯掃描電路，該電路僅用于測試和仿真。18）+5V電源輸入，內部+3.3V、+1.6V電源管理。19）4層板設計工藝，工作穩定可靠。20）具有自啟動功能設計，可以實現脫機工作。21）可以選配多種應用接口板，包括：網絡、指紋、圖像處理等擴展板。22）能夠直接驅動液晶、鍵盤、閉環直流電機、蜂鳴器等外設。23）3U標準設計，外形尺寸160mm×100mm。
DSP板卡2（F28335-A）：1）主處理器TMS320F28335，主頻150MHz高速處理能力。2）具備32位浮點處理單元。3）外擴64K×16bit SRAM，最大可擴至512K×16bit SRAM。4）片上16路A/D，12bit，其中6路A/D是可以直接采集±5V信號。5）外擴2路D/A，8bit。6）16路PWM；1路CAN總線接口。7）2路SCI，其中一路為RS232接口，一路為RS232/RS485可選。8）高保真語音接口設計，雙路語音采集，每路48K/s。9）數字I/O設計。10）用戶開關/用戶指示燈/復位電路。11）標準14pin JTAG仿真接口。12）支持DSP/BIOS實時操作。13）+5V電源輸入，內部+3.3V、+1.8V電源管理。14）4層板設計工藝，工作穩定可靠。15）具有自啟動功能設計，可以實現脫機工作。16）具有IEEE1149.1相兼容的邏輯掃描電路，該電路僅用于測試和仿真。17）可以選配多種應用接口板。18）數據、地址、I/O、控制4處擴展連接，為用戶進行二次開發提供條件。19）4個34芯擴展接口，既方便教師進行實驗開發和科研，也利于學生進行畢設和完成創新性實驗。20）可以直接驅動液晶、鍵盤、閉環直流電機、蜂鳴器等外設。21）DSP擴展引腳，與實驗箱底板無縫連接，實現對直流電機和大功率交流異步電機的控制及二次開發的應用。22）3U標準設計，外形尺寸160mm×100mm。
實驗箱外設資源：1）信號接插孔：可使用插座完成DSP評估板上的A/D信號輸入和D/A信號輸出，底板提供4路A/D輸入（ADCIN0-ADCIN3），4路D/A輸出（DACOUT1-DACOUT4），每路均提供信號和地。2）多種直流電源輸出：支持對仿真器和評估板的直流電源連接插座，并提供相應模塊之電源插座。3）撥動開關（DIP）：4路，可實現復位和設置DSP應用板參數。4）顯示輸出：128×64點陣液晶圖像顯示器（LCD），顯示從DSP發送來的數據，可調整顯示對比度；12個發光二極管，模擬交通燈；步進、直流電機控制，馬達指針0-360度指示。5）音頻輸出：可由DSP擴展引腳控制的蜂鳴器。6）鍵盤輸入：9鍵數字鍵盤；可由DSP檢測鍵盤掃描碼；同時鍵盤產生中斷信號作為DSP的外中斷輸入。7）步進電機：四相八拍，步距角5.625，起動頻率≥300PPS，運行頻率≥900PPS；可由DSP擴展引腳控制旋轉速度、方向。8）直流電機：空載轉速3050轉/分，輸出功率1.35W，啟動力矩21.3N；可以接收DSP輸出的PWM控制信號，分別實現電機的轉速、方向控制與閉環控制；須提供閉環PID測速算法。9）測試模塊：提供14個測試點，可以測量PWM輸出、AD輸入和DA輸出波形。10）電源輸入：+5V輸入，安全可靠。11）軟件資料：相關DSP設計編程使用教材、實驗教程、使用說明、實驗程序等。
獨立數字信號源（該信號源是一個獨立的信號發生器，可單獨從實驗箱上取下，為任何實驗設備提供數字信號波形輸出）：1）可同時提供兩路波形輸出，每一路均可單獨控制；信號的波形、頻率、幅度可調；具有語音錄放功能。2）波形切換：提供五種波形（方波、三角波、正弦波、上下兩路信號混頻、白噪聲），可通過撥動開關進行選擇。3）頻率范圍：分為4段（10Hz—100Hz、100Hz—1KHz、1KHz—10KHz、10KHz—30KHz），可通過撥動開關進行選擇。4）頻率微調：在每個頻率段范圍內進行頻率調整。5）幅值微調：0-3.3V平滑調整。6）語音錄放：提供語音實時采集回放功能，麥克風、直接音頻輸入，耳機、揚聲器輸出。
液晶屏/鍵盤等外設模塊：1）9鍵薄膜鍵盤。2）128×64圖形液晶顯示。3）直流電機控制，步進電機控制，可實現直流電機的閉環控制，帶有PID電機閉環控制算法。4）具有蜂鳴器。5）帶有交通燈的信號控制。
DSP開發系統：1）支持TI全系列DSP芯片的硬件仿真。2）對不同種類的DSP芯片，無需重復購買硬件設備，只需改換不同系列DSP開發軟件，每種軟件均支持C語言和匯編語言調試。3）USB2.0接口，不需外接電源，支持熱插拔，仿真速度快，調試方便，攜帶方便。4）IEEE1149.1國際標準JTAG調試仿真接口。5）仿真不占用任何DSP資源。6）支持WIN8開發環境，同時兼容WIN7（64位），WIN7（32位），VISTA，WINXP及以下操作系統。7）硬件設計采用超大規模集成電路技術，功能強大，性能可靠，同時仿真控制板和仿真頭（POD）之間設計有多級緩沖驅動，大大增強了系統的安全性和可靠性。8）支持多DSP調試，也就是說，當DSP系統設計有多個CPU同時工作時，只需購買一套開發系統，配上多CPU調試軟件，就可以對它們進行并行調試。
實驗內容：1）CCS軟件應用實驗：Code Composer Studio軟件入門實驗、編寫一個以C語言為基礎的DSP程序、編寫一個以匯編（ASM）語言為基礎的DSP程序、編寫一個以C和匯編混合編程的DSP程序。2）基于DSP芯片的實驗：DSP數據存儲實驗、浮點運算、DMA。3）基于DSP系統的實驗：I/O端口控制實驗、DSP定時器實驗、DSP響應外部中斷實驗、多路A/D轉換實驗、多路D/A轉換實驗、自啟動（自舉）實驗、異步串口通信實驗、PWM輸出實驗、CAN總線控制實驗、USB接口演示實驗、撥碼開關控制。4）DSP實現外部控制實驗：I/O控制模塊實驗、發光二極管顯示實驗、液晶顯示器控制顯示實驗、鍵盤輸入實驗、音頻信號發生實驗、步進電機控制實驗、直流電機控制實驗、通用輸入輸出管腳應用。5）DSP算法實驗：有限沖激響應濾波器（FIR）算法實驗、無限沖激響應濾波器（IIR）算法實驗、快速傅立葉變換（FFT）算法實驗、卷積算法實驗、自適應濾波器算法實驗、抽樣定理實驗、雙路信號混頻實驗、用MATLAB實現FIR濾波器的設計并實現信號濾波、FIR濾波器的信號濾波。6）綜合實驗：模擬交通燈實驗、PID閉環直流電機的控制實驗、多路信號混頻實驗、語音復讀實驗。7）語音信號采集與分析實驗：高保真立體聲語音采集和放送實驗（采樣率48k/s）、語音壓縮解壓縮實驗（A律/u律）、語音信號FIR濾波實驗、語音信號編碼解碼（G.711）、語音信號的功率譜實時分析實驗。8）數字圖像信號分析實驗：100萬像素以上的實時數字圖像采集實驗、圖像直方圖統計算法、圖像邊緣檢測算法（SOBEL算法）、圖像銳化（LAPLACE算子）算法、圖像取反算法、圖像直方圖均衡化增強算法。9）雙DSP通訊實驗：SCI雙機通訊實驗。
三、商務條款要求：
必須提供產品的廠家彩頁資料，并加蓋供應商公章。關于本次招標技術參數響應的參照標準均以投標產品廠商的產品彩頁為準，如投標人所投產品廠商彩頁的技術參數與功能達不到標書要求，視為不響影招標文件，按投標無效處理。
簽訂合同后，學?？梢砸蟪山蝗颂峁┧懂a(chǎn)品到學校進行演示核對技術參數與功能是否滿足招標文件要求，如核對功能不滿足招標文件要求，成交人按虛假響應處理。
要求1年原廠保修。簽訂合同后或驗收時，學校可以要求成交人提供投標產品原廠保修證明如不能提供，采購人有權解除合同。

18套

51

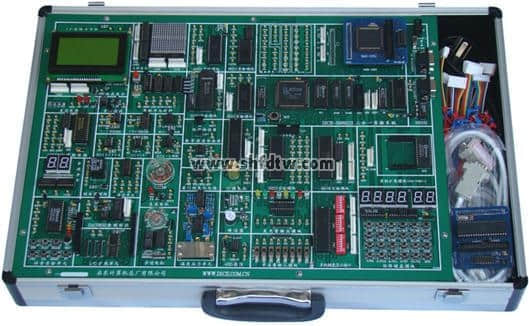

綜合型單片機實驗系統3200元

棱環、凌特、捷賽

一、系統基礎技術參數與功能要求：
基礎接口電路：1）多路定時計數器8253A。2）可編程并行輸入/輸出接口8255。3）可編程鍵盤顯示接口8279?！?）可編程串行通信接口16C550。5）單片機系統簡單I/O口擴展電路74LS273/74LS244?！?）看門狗電路MAX813。
人機接口電路：1）8位LED發光管輸出顯示。2）8位開關量輸入模塊、8位開關量輸出模塊。3）8個獨立的LED數碼管。4）4×4矩陣鍵盤電路。5）16×16點陣LED模塊，由4個8×8點陣和驅動電路組成。6）12864 LCD圖形、中文、字符顯示模塊?！?）有帶觸模屏功能的3”TFT 彩色液晶顯示屏。8）兩路帶消抖±5V單脈沖產生電路。9）1HZ-1MHZ分8路輸出固定脈沖發生。
外設執行部件：1）5V繼電器控制、音樂發生器電路。★2）步進電機20BY及直流電機驅動與控制。3）揚聲器驅動電路。4）蜂鳴器驅動電路?！?）光電測速模塊電路。
★通信接口電路：1）CH375 USB通信模塊 ，支持HOST /SLAVE模式。2）IRM5000紅外無線通信模塊。3）CAN-Bus通信模塊，由SJA1000和TJA1050T專用芯片組成。4）TCP/IP通信模塊，含太網芯片RT8019和32K靜態存儲器。5）RS232/RS485接口應用和電平轉換電路。6）I2C串行實時日歷/時鐘PCF8563。7）I2C串行鍵盤顯示控制器Zlg7290。
存儲器電路：1）32K靜態RAM 62256。2）串行存儲器93C64讀寫電路。3）I2C串行存儲器24C02應用電路。4）IC卡讀寫（24C01）模塊電路?！?）SST512K FALSH存儲器電路?！?）SD卡讀寫電路。
數據轉換：1）單路8位數字模擬轉換接口DAC0832。2）8路8位模擬/數字轉換接口ADC0809。3）串行8位A/D 轉換電路TLC549及其相關電路?！?）串行10位D/A 轉換電路TLC5615及其相關電路?！?）ISD1730PY語音錄放模塊、紙盆式電動揚聲器及駐極體話筒。6）數字溫度傳感器DS18B20，用于環境溫度檢測。
單片機模塊：1）配置全功能51單片機仿真系統，RS232/USB通信方式，不占用微控制器軟硬件資源；CPU的口線全開放。2）含STC89C52單片機模塊，配在線下載電路和接口。
二、★系統軟件配置要求：
WINDOWS下KEIL C51 軟件環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調試和在線下載。
Small RTOS（51）1.12.1vR嵌入式操作系統。
在線下載軟件：STC_ISP_V479。
支持工業組態軟件在單片機控制中的應用接口軟件。
工業組態軟件在單片機控制中的應用實驗例程。
視頻培訓教程。
三、★實驗和配套資料要求：
配套單片機實驗指導書。
所有實驗的KEIL C51及匯編樣例的電子檔源程序（各樣例的電子文件，為KEIL C51及匯編兩種格式，該電子文件可直接用于調試）。
單片機各種應用實驗，在一個主板上必須實現下列實驗：P3輸入實驗，P1輸出實驗、DS18B20溫度檢測實驗、LED點陣顯示實驗、控制交通燈實驗、步進電機和直流電機閉環控制實驗、串并A/D和D/A轉換實驗、8279鍵盤顯示實驗、1730語音錄放實驗、LCD顯示實驗、16C550可編程異步通訊接口實驗、RS232/485串行通信實驗、USB接口的應用實驗、以太網通信實驗、CAN總線通信實驗、無線紅外接口通信實驗、I2C總線實時時鐘PCF8563、ZLG7290串行鍵盤、 I2C智能卡應用實驗、“看門狗”復位實驗、NOR Flash、TFT彩色液晶屏及觸摸屏的應用實驗。
工業組態應用實驗：含工業組態軟件編程實驗、工業組態軟件在單片機控制中的應用實驗，如數據采集、數字電壓表、液體混合、工業順序控制、電機控制等。
四、商務條款要求：
必須提供產品的廠家彩頁資料，并加蓋供應商公章。關于本次招標技術參數響應的參照標準均以投標產品廠商的產品彩頁為準，如投標人所投產品廠商彩頁的技術參數與功能達不到標書要求，視為不響影招標文件，按投標無效處理。
系統具有獨立自主知識產權（專利），無任何侵權項，投標時必須提供相關證書復印件，并加蓋供應商公章，否則，按投標無效處理。
簽訂合同后，學校可以要求成交人提供所投產品到學校進行演示核對技術參數與功能是否滿足招標文件要求，如核對功能不滿足招標文件要求，成交人按虛假響應處理。
要求1年原廠保修。簽訂合同后或驗收時，學?？梢砸蟪山蝗颂峁┩稑?biāo)產品原廠保修證明如不能提供，采購人有權解除合同。

18套
