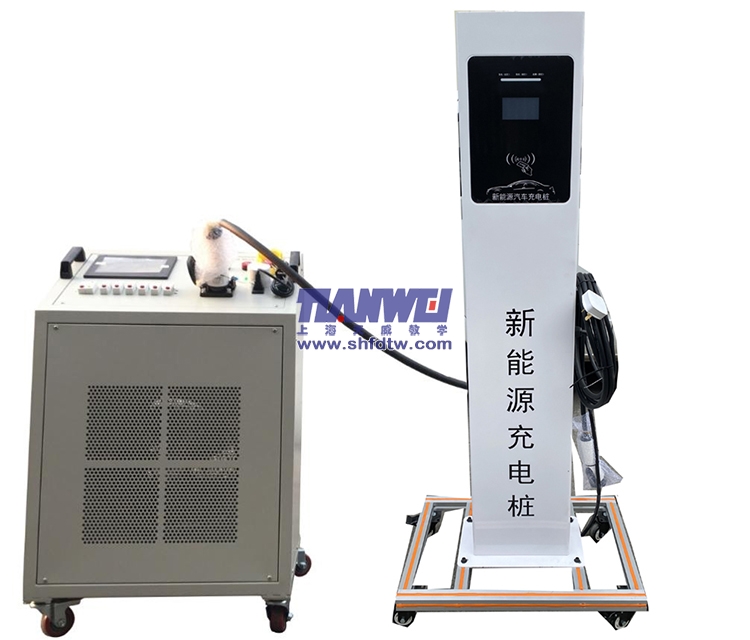

TW-XQ123國標直流充電智能實訓臺

一、配置要求

采用7KW直流充電樁，經過透明化展示，將充電樁控制系統實物真實呈現在實訓臺面板上。

配置如下：漏電保護器1個、交流接觸器2個、充電負載模擬器1套、AC/DC電源控制系統1套、國標直流充電槍1套、國標車端充電座1個、急停開關1個、刷卡模塊1個、開關電源2個、鋁殼負載電阻2個、分流器1個、電能表2個、直流充電樁主控制模塊1個、7寸觸控顯示屏1個、不小于23.6寸觸控一體機裝置1套、LED燈1套、SB分配器1個、指示燈控制模塊1套、故障設置主板1套、教板圖和底架1套

二、支持以下實訓課題的開展

1、電動汽車充電系統結構組成及工作原理教學與實訓。

2、電動汽車充電系統的充電方法教學與實訓。

3、充電電流的檢測方法教學與實訓。

4、電動汽車充電系統常見故障診斷教學與實訓。

5、國標直流充電座管腳定義教學與實訓。

6、高壓安全操作教學與實訓

7、充電樁調試教學與實訓。

8、直流充電樁國標充電CAN通訊協議教學實訓。

9、直流充電樁工作原理教學實訓。

三、技術要求

1、在國標直流充電樁的基礎上，將直流充電接口、直流充電線束等電路平面化，關鍵信號均能進行測量，關鍵元件和電路均可以設置故障。

2、通過指示燈顏色可判斷實訓臺的工作狀態：正?？臻e時：綠色；故障時：紅色：插槍準備完成時：藍色呼吸燈；與車載充電機通信時：彩色；正常充電時：淡藍流水燈。

3、配備充電樁端和車輛控制端系統電路原理圖板，可直觀對照電路圖和實物，認識和分析工作過程和控制策略，同時系統可進行故障設置。

4、平臺安裝有急停開關，緊急情況可一鍵停止設備運行。

5、在高壓線束保護層內布置發光二極管燈帶，在線束內有

電流的時候，可以借用LED燈帶顯示直流充電電流的方向。

6、系統配套≥21.5寸Windows系統觸控一體機裝置，內置國標充電系統人機交互軟件，可實時顯示充電電壓、電流、電量消費金額以及充電樁故障代碼等信息。

7、充電信息界面：詳細顯示充電系統充電狀態、充電電流、槍頭溫度、充電電壓、CC1電壓、絕緣檢測、車輛BMS信息、充電時間、充電電量、消費金額、故障代碼等信息。

8、開始充電界面：可選擇自動充滿、按電量充電、按時間充電、按金額充電等模式，同時具備車輛3D動態旋轉功能；

9、結束充電界面：使用卡片刷卡結束充電：

10、故障查詢界面：通過充電樁圖標綠色和紅色狀態體現充電樁故障狀態，在故障狀態下直接顯示故障名稱：

11、充電系統人機交互界面具備故障設置和資料查詢功能，可對充電系統內部CC1電路、電表通信電路、指示燈通信電路、刷卡器接地線路、脈沖電子鎖ELP線路、充電槍S+線路等電路進行故障設置。

12、充電系統主板具備CAN總線接口、電表通訊接口、刷卡計費通訊接口、P℃通訊接口、絕緣檢測電路接口、急停檢測接口、CC1隔離測量接口、槍座溫度檢測接口、槍鎖控制與檢測接口、DC接觸器控制電路接口等；

13.實訓臺配套充電負載裝置，通過大功率鋁殼電阻模擬動力電池包負載進行充電，充電樁不接入車輛也可實現正常充電過程，模擬負載鋁殼電阻不少于2件及散熱風扇散熱，分別為2A和4A放電電流；

14、實訓臺配套充電負載裝置，通過大功率鋁殼電阻模擬動力電池包負載進行充電，充電樁不接入車輛也可實現正常充電過程，模擬負載鋁殼電阻不少于2件及散熱風扇散熱，分別為2A和4A充電電流。

15、配備車端信號通訊模塊及數據顯示屏，可實時顯示充電樁進行充電階段狀態、需求電壓、需求電流、最高充電電壓、最高充電電流、充電模式、當前電量S0C值、輸出電壓、輸出電流、輸出功率、累計電量、BMS參數設置、充電機參數顯示等功能。

16、配套教學資源包軟件。

(1)以國標直流充電為基礎進行講解，通過3D動畫模型、電路原理圖等，多方位講解電動汽車直流充電原理，將各個零部件清晰的展現出來。進行獨立系統學習時，又能將單獨的模塊調取出來進行學習。

(2)教學資源包主要內容包含：觸頭定義、充電電路圖、充電流程、充電時序、充電連接、充電確認、充電過程、充電停止等知識內容詳細解析。

(3)每個知識系統里，都包含知識原理、結構展示、電路演示，電路演示通過交互式動畫展示，動態演示電路走向，將一個完整電路圖分解為多個電路圖，將工作電路分段學習。
