TWB-765D型 機床電氣技能實訓考核鑒定裝置

（柜式雙面、四合一、二種機床）

一、概述

本機床電氣技能考核實訓裝置，是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由于該裝置全部采用實際工業上應用電器，因而可靠性好、壽命長。裝置外形美觀，操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。

二、特點

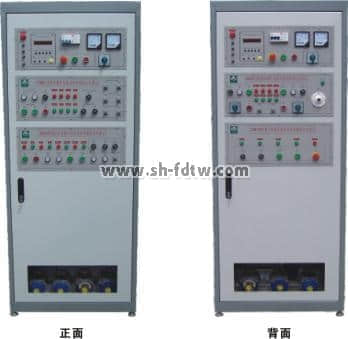

1、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，每一面分別設有一臺銑床和一臺車床，其配電柜將四種機床電氣線路合為一體，因而具有占地面積小、外形美觀、經濟效益高等特點。

2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。

3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。

4、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。

5、可以人為的設置故障點，只要通過開關切換就可設置。

6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。

三、機床電氣技能培訓考核柜的技術參數

1、輸入電壓：三相四線～380V±10%  50Hz

2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：800mm×600mm×1500mm

5、設備重量：200kg

四、裝置主要由以下幾個部分組成

1、控制柜門

在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。X62W萬能銑床和C6140普通車床的操作按鈕和動作指示以及兩種機床電路的切換開關；

通過電壓指示切換開關，在電壓表上分別能指示電網的UUV、UVW、UWU線電壓值；交流電流表用來監視負載的大?。?

定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。

2、控制柜主體

控制柜分四個部分

第一部分為X62W萬能銑床的電氣線路部分，在該面板上裝有X62W銑床所有的元器件；

第二部分為故障設置箱，故障箱蓋上印有兩種機床的電氣原理圖，故障箱內設有32個故障開關其中X62設有29個故障點、C6140設有19個故障點，故障箱門配有鑰匙，便于管理和考核；

第三部分為C6140普通車床的電氣線路部分，在該面板上裝有C6140車床所有的元器件；

第四部分為電機面板，共有三臺電機，它們分別用來模擬實際機床各種運動部分的動作，電機和速度繼電器的線頭全部用柱子引到面板上，方便測試。

五、完成的實訓項目

1、認識低壓電氣的結構

2、C6140普通車床電氣控制培訓

3、C6140普通車床電氣線路排故考核

4、X62W萬能銑床電氣控制培訓

5、X62W萬能銑床電氣線路排故考核

6、通過操作機床，掌握常用機床的操作方法
