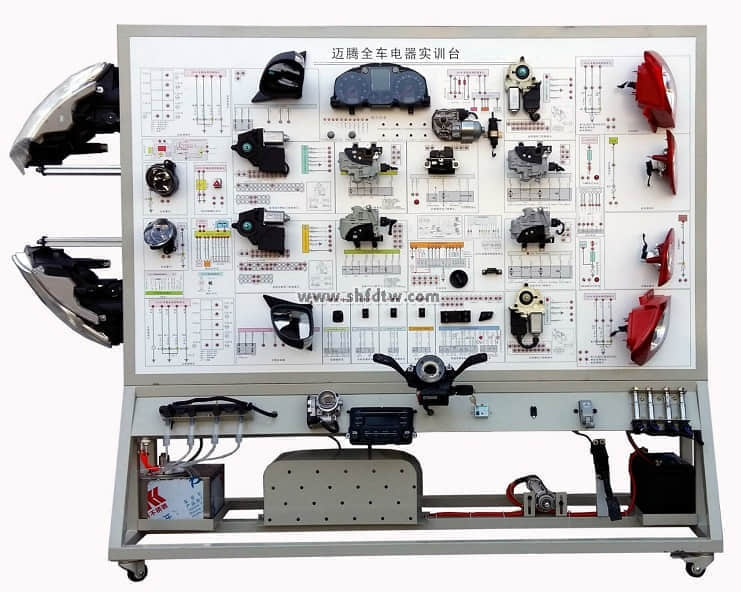

TWQC-DQ-6整車電器示教板(大眾邁騰）
一、產品簡介
整車電器示教板(大眾邁騰）采用 大眾邁騰 整車電器實物為基礎，充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
適用于學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格
外形尺寸（約）：2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
示教板面板
|
裝有各種檢測端子以及彩色電路圖
|
套
|
1
|
|
2
|
發動機控制電腦(ECU)
|
原車
|
套
|
1
|
|
3
|
診斷座
|
原車
|
個
|
1
|
|
4
|
點火開關
|
原車
|
個
|
1
|
|
5
|
組合儀表
|
原車
|
套
|
1
|
|
6
|
組合開關
|
原車
|
套
|
1
|
|
7
|
左右前大燈總成
|
原車
|
套
|
1
|
|
8
|
左右前霧燈
|
原車
|
套
|
1
|
|
9
|
左右轉向燈
|
原車
|
套
|
1
|
|
10
|
左右轉向邊燈
|
原車
|
套
|
1
|
|
11
|
左右組合尾燈
|
原車
|
套
|
1
|
|
12
|
牌照燈
|
原車
|
套
|
1
|
|
13
|
高位剎車燈
|
原車
|
個
|
1
|
|
14
|
燈光開關
|
原車
|
套
|
1
|
|
15
|
剎車燈開關
|
原車
|
套
|
1
|
|
16
|
倒車燈開關
|
原車
|
套
|
1
|
|
17
|
危險燈開關
|
原車
|
套
|
1
|
|
18
|
線束
|
|
套
|
1
|
|
19
|
雨刮總成
|
原車
|
套
|
1
|
|
20
|
雨刮控制器
|
原車
|
個
|
1
|
|
21
|
噴水電機
|
原車
|
套
|
1
|
|
22
|
噴水壺
|
原車
|
套
|
1
|
|
23
|
喇叭
|
原車
|
個
|
2
|
|
24
|
喇叭繼電器
|
原車
|
個
|
1
|
|
25
|
X觸點繼電器
|
原車
|
個
|
1
|
|
26
|
霧燈繼電器
|
原車
|
個
|
1
|
|
27
|
無分電器點火系統
|
含點火器總成、火花塞、曲軸位置傳感器
|
套
|
1
|
|
28
|
模擬噴油嘴指示燈
|
|
套
|
1
|
|
29
|
燃油泵繼電器
|
原車
|
個
|
1
|
|
30
|
燃油泵指示燈
|
原車
|
個
|
1
|
|
31
|
曲軸位置傳感器及信號輪
|
原車
|
套
|
1
|
|
32
|
電動窗主開關
|
原車
|
套
|
1
|
|
33
|
左右前車門電腦
|
原車
|
個
|
1
|
|
34
|
舒適電腦
|
原車
|
個
|
1
|
|
35
|
右前門鎖電機
|
原車
|
套
|
1
|
|
36
|
左右后電動窗電機
|
原車
|
套
|
1
|
|
37
|
左右后電動窗開關
|
原車
|
套
|
1
|
|
38
|
左右后門鎖電機
|
原車
|
套
|
1
|
|
39
|
汽車音響總成
|
原車
|
套
|
1
|
|
40
|
揚聲器
|
6"，200W
|
對
|
1
|
|
41
|
起動機總成
|
原車
|
臺
|
1
|
|
42
|
發電機總成
|
原車
|
臺
|
1
|
|
43
|
三相異步電動機
|
YT 100L1-4
|
臺
|
1
|
|
44
|
蓄電池
|
12V 45Ah
|
臺
|
1
|
|
45
|
保險絲盒
|
|
個
|
1
|
|
46
|
電源總開關
|
50A
|
個
|
1
|
|
47
|
移動臺架(帶自鎖腳輪裝置)
|
2080×700×1800mm(長×寬×高)
|
臺
|
1
|
|
48
|
故障模擬與排除裝置
|
|
套
|
1
|
|
49
|
教師手冊
|
|
套
|
1
|
|
50
|
合格證與保修卡
|
|
套
|
1
|
