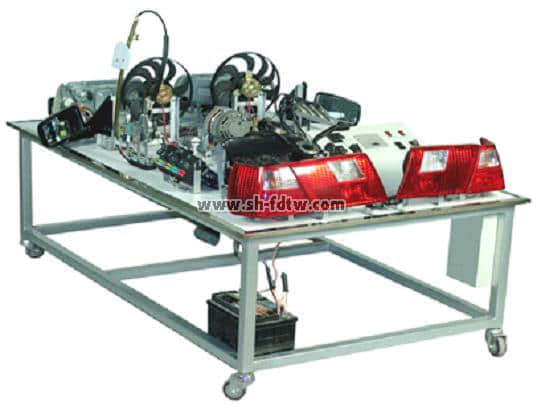

本田整車電器示教板

一．配置：燈光系統、儀表系統、點火系統、起動系統、充電系統、發動機防盜系統、喇叭系統、電動車窗系統、電動門鎖系統、雨刮系統、音響系統、智能化故障設置和考核系統接口、移動臺架等。
二．主要技術參數：
1、真實可運行的整車電器系統，充分展示整車電器系統的組成結構。
2、接通電源，操縱示教板上的各種電器開關、按紐，可真實演示汽車燈光系統、儀表系統、點火系統、起動系統、充電系統、發動機防盜系統、喇叭系統、電動車窗系統、電動門鎖、雨刮系統、音響系統等汽車電器各系統的工作過程。
3、示教板面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
4、示教板面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
5、示教板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6、示教板底架部分采用鋼性結構焊接，表面采用烤漆工藝，帶自鎖腳輪。
7、示教板配備有使用說明書及相關資料。
8、配有智能化故障設置和考核系統，可自由設定任意一處電路的線路斷路、對地短路、接觸不良等故障現象；可根據設備使用要求調整故障設置點的數量和類型；安裝有網絡接口，可用網線與其它設備的故障設置裝置組成一個網絡，通過主控主算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
