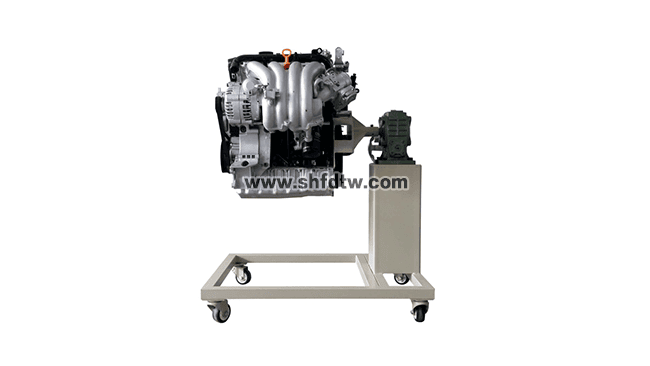

發動機拆裝翻轉架

一、功能簡介

1.采用翻新大眾帕薩特B5 1.8L電控汽油發動機總成(易于拆裝)，組裝在專用發動機拆裝翻轉架上。

2.采用減速翻轉機構，可使發動機任意角度旋轉，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。

3.底部放置大面積接油盤，便于小零件或螺絲的集中存放。

4.拆裝翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理，底部帶有自鎖腳輪裝置，可移動式，方便教學。

二．技術規格

設備外形：1000×600×1100mm (長×寬×高)

顏色：7032

鋼管：40*40*3mm

萬向腳輪

前二只萬向帶鎖止功能腳輪

2后二只萬向腳輪

腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。

腳輪：60mm×50mm(直徑×寬度)

腳輪支撐：1.0T

減速機：MOPA70；1：70

三、基本配置(每臺)
