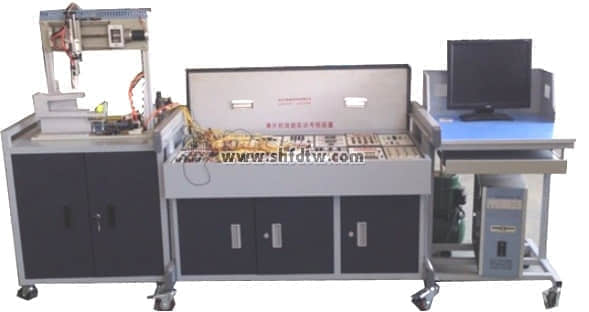

TW-SRD5B單片機控制功能實訓考核裝置

技術參數：

1、電源輸入：AC220V±10％(漏電保護功能，安全插輸出)

2、輸出電壓：DC ±12V±5％/1ADC±5V±5％/1ADC 24V±5％/1.5A

3、工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）海拔＜4000m

4、產品規格：1225mm×690mm×820mm

實訓內容：

（一）單片機部分：

1、跑馬燈實驗

2、獨立按鍵輸入實驗

3、矩陣鍵盤接口實訓

4、光電耦隔離輸入輸出實驗

5、金屬檢測實訓

6、繼電器隔離控制實驗

7、靜態數碼管顯示實驗

8、動態數碼管顯示實驗

9、蜂鳴器演奏實驗

10、8255芯片擴展IO口實驗

11、液晶顯示模塊控制實訓

12、點陣LED屏漢字顯示實驗

13、AD轉換實驗

14、DA轉換實驗

15、LM35溫度傳感器采集實驗

16、IIC總線IC卡存儲實驗

17、EEPROM芯片24系列存儲實驗

18、IIC總線實時時鐘實驗

19、串并總線互轉擴展實驗

20、單總線溫度傳感器采集實驗

21、交直流減速電機控制實驗

22、外部中斷光電計數控制電機實訓

23、定時器中斷控制電機實訓

24、開環步進電機控制實訓

25、小車系統控制實訓

26、閉環交直流電機系統實驗

27、閉環步進電機系統實驗

28、恒溫室控制系統實驗

29、PS鍵盤通信實驗

30、RS232通信實驗

（二）智能物料搬運裝置部分：

31、氣動電磁閥的控制實驗

32、氣爪動作及物料檢測實驗

33、電動手臂控制實驗

34、單球循環搬運實訓

35、雙球循環搬運實訓

36、智能判斷搬運實訓

37、數碼管顯示計數的綜合應用實訓

38、液晶顯示計數及動作狀態的綜合應用實訓
