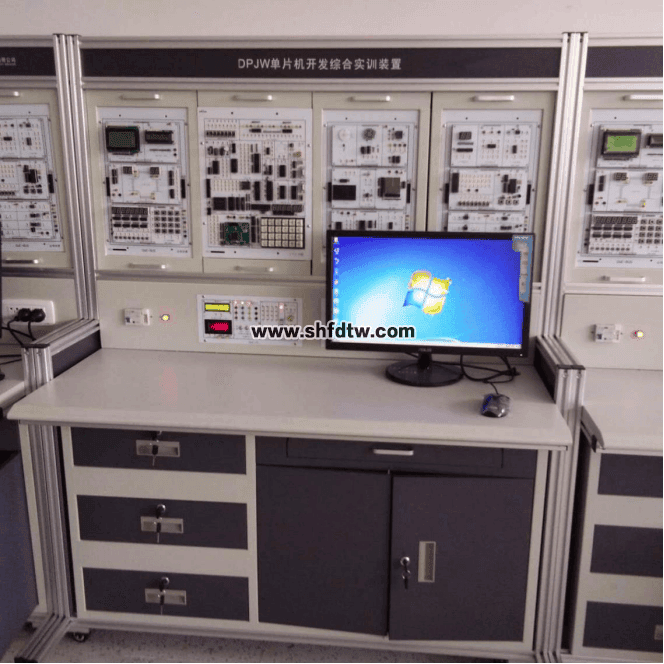

TW-DPJW創新型單片機開發應用實訓裝置

產品介紹：

一、主要特點

單片機開發應用實訓裝置，CPU配置靈活，擴展無限。涵蓋了MCS-51單片機、單片機網絡接口應用等多種技術，提供了優化的軟件和硬件集成環境，適合“單片機原理及接口技術”教學實驗大綱要求，配有豐富的外圍接口電路，提供完善的實驗例程，是各高等院校開展單片機教學、課程設計、電子設計競賽及科研開發的理想設備。

二、結構簡介

系統由實驗臺和活動掛箱及擴展模塊組成。實驗臺美觀大方，尺寸145cm（長）*70cm（寬）*155cm（高）；并帶4個萬向輪（帶剎車 ）活動掛箱包括CPU掛箱，尺寸485mm（長）*305mm（寬）、BUS總線掛箱，尺寸485mm（長）*305mm（寬）。CPU掛箱上有CPU卡接口插座，可以分別插上51CPU卡，KeilCPU卡，構成不同的單片機仿真實驗開發系統；每個BUS總線掛箱可以插三個接口模塊,每個接口模塊有2~8個實驗。

三、硬件資源

1.實驗臺

實驗臺是整個系統的依托，框架采用歐洲標準工業鋁型材30*30mm，本產品采用上下兩部分分離式設計。上半部分是實驗掛箱區，可安裝3個或4個活動掛箱及其接口功能模塊，是系統的核心部分；下半部分是支撐部分，包括操作臺,臺面采用高密度板貼面一次成型，具有防火防靜電功能、儲物抽屜、儲物柜以及電腦機箱存放處，材料采用16mm高密度板，有PVC封邊成型。實驗臺尺寸可選，每個實驗臺兩個工位，可供兩名學生同時操作，每個實訓臺配備兩個學生座椅。座椅面為圓形，pvc材料，支架為鋼結構，不帶靠背。交流供電為單相三線220V±10%，配有漏電保護裝置，系統內置高性能直流穩壓電源（輸出：±12V/1A , ＋5V/5A）。

智能化實驗室控制系統：

① 漏電保護功能、面板有多功能三孔220V安全插座。

② 密碼開機、時鐘顯示（可自行設置）。

③ 采用8吋DWIN串口液晶觸摸屏，六萬五仟色真彩屏幕，分辨率800*600，工作溫度為超寬溫-20/+70℃以上，能設置和顯示主控臺各項電氣參數。界面清晰，內有主控臺操作說明書。

④ 教師實驗用交直流電源、直流高壓、直流大電流輸出、控制學生交直流低壓電源輸出及220V交流電源四路輸出，有鎖定功能，可鎖定控制學生交直流低壓電源，鎖定后學生不能操作。

⑥ 交流電源輸出0V-36V，電壓分辨率為1V，輸出電流大于4A，直流穩壓輸出0-36V，電壓分辨為0.1V，電流大于3A。直流大電流輸出40A/10S.直流高壓輸出240/300V/100mA。

⑦能直接監視到每張學生桌直流電壓的高低。

⑧設有多媒體控制及轉換功能，方便教師進行多媒體教學。主控電源箱體與控制抽屜均用金屬材料制成，表面磷化噴塑防護，安裝鎖具。電源主控臺需與教師演示臺一體化。

2.活動掛箱

活動掛箱包括：CPU掛箱及BUS接口掛箱。

1) CPU掛箱

掛箱主要用于插接不同的CPU模塊，目前支持的CPU有：89S52、Cygnal51、Keil C51。掛箱上包含了CPU模塊的接口插座和基本實驗電路及系統擴展電路，可單獨完成大部分的基本實驗。

CPU掛箱上的資源如下：

1、8250串行接口

2、8255并行接口

3、鍵盤/LED顯示接口

4、0809A/D轉換

5、0832D/A轉換

6、8位開關量輸入/LED顯示

7、單脈沖發生器

8、連續可調模擬量輸出

9、8253可編程定時器,

10、8251串行接口,

11、總線接口

2) BUS接口掛箱

接口掛箱主要用于插接不同的實驗?zāi)K，進行系統擴展。該掛箱含穩壓電源接口，2個CZBUS接口插座，用于和其它掛箱連接。

目前支持的接口類模塊主要有電機類，LCD類， I/O擴展類，串行AD/DA類，通訊接口類，靜態顯示類等。

用戶可以根據需要選擇使用這些模塊，同時還可按照BUS接口總線的定義自行開發所需的接口模塊，使系統可以無限升級，真正成為一個開放式的系統，也可以安裝我公司制造的plc掛箱［485mm（長）*305mm（寬）］，使其與PLC設備兼容，成為plc實驗裝置，可以節省資金和場地。

四、實驗?zāi)K內容

1、電機類

（1）直流電機調速

（2）步進電機控制

（3）繼電器控制

（4）脈寬輸出

（5）射極輸出

2、串并類

（1）74LS164芯片組成串轉并

（2）74LS165芯片組成并轉串

（3）138譯碼

（4）MAX813L看門狗

3、串行總線類

（1）TLC549芯片組成串行AD轉換

（2）TLC5615芯片組成串行DA轉換

（3）24C02 I2C RAM

（4）PC8563日歷鐘

（5）93C46串行EEPROM

（6）LM331 V/F壓頻轉換

（7）LM331 F/V轉換

（8）紅外線收發

4、語音錄放

（1）ISD1110語音錄放

（2）8155擴展接口

5、鍵盤顯示類

（1）4X4矩陣鍵盤

（2）8個獨立鍵盤

（3）8位靜態顯示

6、LED點陣類

（1）LED16X16點陣

（2）18B20數字溫度測量

（3）485通信接口

（4）IC卡座接口

7、交通燈類

含數碼管倒計時的道路模擬交通燈

8、IO接口類DWE_IO579

（1）8279鍵盤顯示接口電路

（2）簡單IO擴展

9、LCD類

(1)LCD12864點陣型液晶顯示

(2)LCD1602字符型液晶顯示

五、實驗項目

(一)軟件實驗

（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）數據區傳送子程序；

（5）數據排序?qū)嶒?yàn)；

（6）查找相同數據個數；

（7）無符號雙字節快速乘法子程序；

（8）多分支程序；

（9）脈沖計數實驗；

（10）電腦時鐘實驗。

(二)硬件實驗

（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255 A、B、C口輸出方波實驗；

（6）8255 PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

（12）通用打印機實驗☆

（13）微型打印機打印字符、曲線、漢字實驗；☆

（14）數碼管倒計時的道路模擬交通燈；

（15）I2C儲存卡讀寫實驗；

（16）語音芯片ISD1420控制實驗（錄音）；

（17）語音芯片ISD1420控制實驗（放音）；

（18）繼電器控制實驗；

（19）步進電機控制；

（20）8253方波實驗；

（21）小直流電機調速實驗；

（22）16*16 LED點陣顯示實驗；

（23）128*64 LCD液晶顯示實驗；

（24）8250可編程異步通訊接口實驗（自發自收）；

（25）8251可編程通訊接口實驗（與PC機）；

（26）單片機RS232/485串行發送實驗（雙機通訊）；

（27）單片機RS232/485串行接收實驗（雙機通訊）；

（28）CAN總線通訊接口實驗；☆

（29）以太網TCP/IP協議接口實驗；☆

（30）USB2.0通訊接口實驗?！?

（31）DS18B20單總線溫度測量實驗

（32）紅外線遙控收發實驗

（33）TLC549串行A/D轉換實驗

（34）TLC5615  10位D/A串行轉換實驗

（35）PCF8563  I2C日歷時鐘實驗

（36）看門狗實驗

（37）PWM實驗

（38）射極跟隨器

（39）AT24C02  I2C總線存儲器讀寫實驗

（40）串行存儲芯片93C46讀寫實驗

（41）LM331電壓/頻率轉換實驗

（42）74LS164 串入并出實驗

（43）74LS164 串入并出實驗

（44）74LS138譯碼器實驗

（45）8155輸入，輸出，SRAM實驗

☆為擴展實驗
