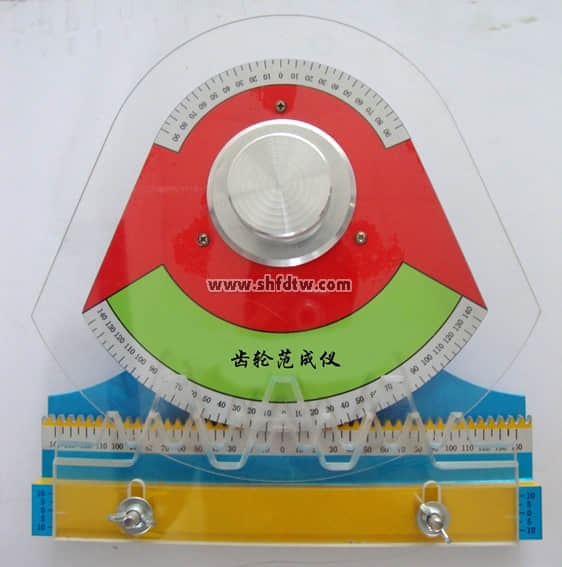

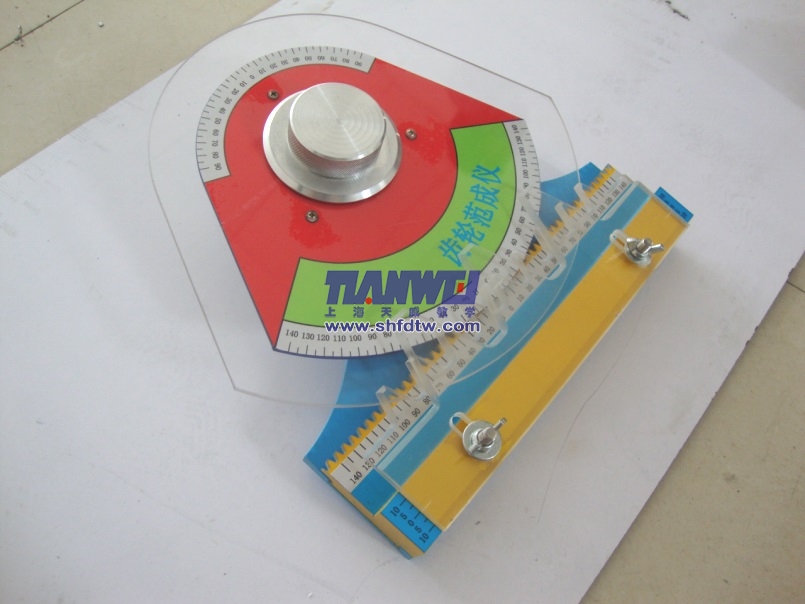

TW-Z53型齒輪范成儀

功能特點：

本產品用于機械原理(機械設計基礎)課程開設的“漸開線齒輪范成實驗”，理解漸開線齒輪輪廓形成過程和范成法加工原理，掌握漸開線產生根切和避免根切的方法，演示刀具變位對位齒形變化及對齒輪各參數的影響。

齒輪范成儀，制作材料除二把齒條插刀用透明有機玻璃制作外，全部用鋁合金精加工制作而成。傳動部分實行齒輪齒條嚙合傳動，實驗移動插齒刀平臺60°燕尾槽配合精密、移動平穩、靈活、表面進行烤漆處理,產品精久耐用。

尺寸:330㎜×310㎜×110㎜

實驗項目：

1、畫出m=20mm,Z=8的標準、正變位、負變位的三種漸開線齒廓，并分析比較齒形特點。

2、畫出m=8mm,Z=20的標準漸開線齒廓，并分析比對比。

可做實驗m=20  z=12   x=0   m=20  z=12  x=+0.5  m=20   z=12  x=-0.5

可做實驗m=8   z=30   x=0   m=8   z=30  x=+0.5  m=8    z=30  x=-0.5

m=8   z=14   x=0   m=8   z=14  x=+0.5

m=8   z=14   x=-0.5

①配1把插齒刀，m=20、一把m=8、可做實驗X=0  X=0.5  X=-0.5

②具有演示漸開線齒廓的形成過程功能，操作簡便快捷，移動平穩。

③能使學生掌握漸開線產生根切和避免根切的方法。

④能演示刀具變位對位齒形的變化及對齒輪各參數的影響。

功能及特點：

1、 具有演示漸開線齒廓的形成過程功能，操作簡便快捷；

2、 演示刀具變位對具齒形的變化及齒輪各參數的影響。

主要參數：

1、配模數m=8 m=20齒條插齒刀各一把

2、外型尺寸/320*310*110mm（長×寬×高）

同一模數m=2 兩扇形齒輪（Z1=130 ，Z2=80）

3、大扇形分度圓直徑260mm，適用于M=20齒條，小扇形分度圓直徑160，適用于M=8齒條

說明：同一齒輪的加工工具可加工不同齒數的齒輪。范成儀在人機的基礎上進行精心設計，大方美觀。制作材料除加工插齒刀具外全部采用鋁合金制作。
