TW-Z17電機裝配與運行檢測實訓考核設備
（一）產品概述
電機裝配與運行檢測實訓考核設備是一款可滿足多層次教學的電機安裝與檢測實訓考核設備，強化了多種電機制作和電氣控制（拖動）方式。通過安裝調整和負載的變化，使其具有比以往實訓教學設備所更加完善的配置和更為完整功能，真實的模擬和反映了電機的安裝檢測和工業控制的過程，實訓內容廣泛、變化多樣，是一款典型的職業能力實訓和考核設備，通過在該設備上實訓和考核，可使學生職業能力得到大幅度提升。
（二）產品特點

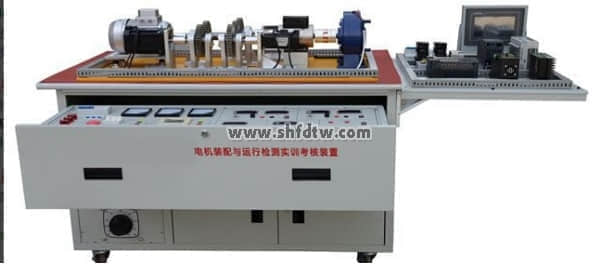

電機裝配與運行檢測考核設備是由測控工作臺、模擬負載臺（模擬負載與受控對象安裝在同一臺架上，并組成一個完整系統），具有占地面積小、操作方便、可移動等特點，可折疊網孔板使用更加靈活，測量與電源控制面板、通訊接口均引出到專用的接線板上，實訓使用方便；其控制元件 PLC、空氣開關、熔斷器、繼電器、接觸器等采用導軌式安裝，變頻器、其它驅動器等可按競賽、實訓時的具體需要進行合理的安裝、調整，模擬負載與設備進出線采用線槽、接線端子進行連接，電機、機械傳動機構、模擬負載采用可方便安裝、拆卸的方式，實現了電機的安裝與調整、機械裝置的安裝與調整，拓寬了技能和知識點，安全的透明防護罩既滿足了觀察需要又實現了安全防護。

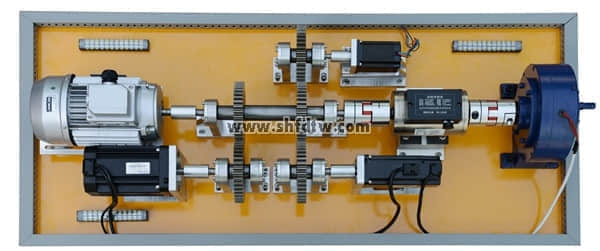

電機傳動安裝與可調負載單元
（三）技術性能
1、輸入電壓：AC380V，三相五線制
2、最大輸入功率：≤1000W
3、設備外形尺寸：展開：1850mm×1130mm×1050mm（長×寬×高），不展開：1200mm×780mm×1050mm（長×寬×高）。
（四）裝備基本配置
|
序號
|
|
名稱
|
規格型號
|
數量/單位
|
備注
|
|
1
|
工作臺及儀表檢測單元
|
|
1850mm×1130mm×1050mm
（展開狀態）
|
1
|
鋼結構,帶自鎖腳輪,作為測量、電源控制、電力拖動、驅動控制系統等電氣設備的安裝載體。

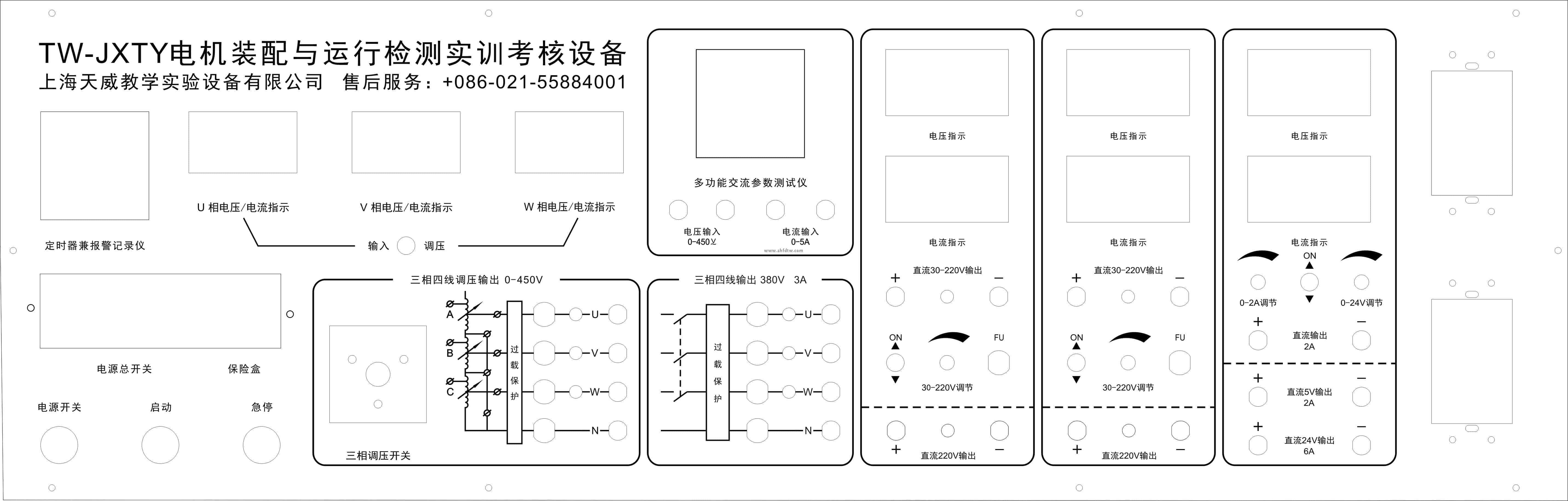

包括進線電源控制與保護、電壓表、電流表、電量綜合顯示儀表、轉速表、力矩表等基本儀表和交直流基本電源、指示燈、緊急停止按鈕、三相同軸調壓器等器件
|
|
2
|
拖動與控制單元
|
步進電機驅動器
|
110SZ02A1
|
1
|
|
|
臺達伺服驅動器
|
ECMA-C20604RS
|
1
|
|
|
無刷直流電機驅動器
|
92BL-5015H1-LK-B
|
1
|
|
|
臺達伺服電機配件
|
ASD-B2-0421-B
|
1
|
|
|
西門子觸摸屏
|
BL-2203C
|
1
|
|
|
cpu模塊
|
6AV6 648-0BC11-3AX0
|
1
|
選三菱不選此模塊
|
|
西門子擴展模塊
|
6ES7 288-2DR08-0AA0
|
2
|
選三菱不選此模塊
|
|
三菱可編程控制器
|
FX3U-32MT/ES-A
|
1
|
選西門子不選此模塊
|
|
三菱擴展模塊
|
FX3U-16EYR
|
1
|
選西門子不選此模塊
|
|
三菱變頻器
|
FR-D720S-0.4K-CH
|
1
|
|
|
三相四線漏電開關
|
DZ47LE-32
|
1
|
|
|
熔斷器
|
RT18-32
|
2
|
|
|
熔斷器芯
|
R015 6A
|
6
|
|
|
交流接觸器
|
CJX2-0910
|
4
|
|
|
熱繼電器
|
JR36-20
|
1
|
|
|
輔助觸頭組
|
F4-22
|
3
|
|
|
輔助觸頭組
|
F5-T2
|
1
|
|
|
空氣延時觸頭
|
F5-D2
|
1
|
|
|
接線端子
|
TB-1512
|
4
|
|
|
3
|
電機可調
負載單元
|
三相異步電動機
|
YS7124
|
1
|
|
|
磁粉制動器
|
CZ-2
|
1
|
|
|
動態扭矩傳感器
|
CYT-302
|
1
|
|
|
直流他勵電動機
|
2M530 V4.3
|
1
|
|
|
步進電機
|
2S56Q-02976
|
1
|
|
|
臺達伺服電機
|
ASDBCNEP000
|
1
|
|
|
無刷直流電機
|
24V，200W
|
1
|
|
|
4
|
輔助材料
|
電腦桌
|
|
1臺
|
（電腦自備）
|
|
|
|
輔助工具與材料
|
|
1套
|
8”活動扳手1把，8件套六角扳手1套，￠4×100十字、梅花螺絲批各1把，￠2.5×100十字、梅花螺絲批各1把，200mm鋼尺、角尺各1把、200mm帶深度尺游標卡尺1把，尖嘴鉗、剝線鉗、壓線鉗、斜口鉗、電工刀各1把，軸承安裝套管1只、橡皮錘1把，200mm平銼1把、100mm臺虎鉗1只、500V絕緣搖表1臺、3位半數字萬用表1塊、0.75絕緣導線等。
|
