TW-Z22型  創意組合機械系統裝配訓練綜合實驗臺

創意組合機械系統裝配訓練綜合實驗臺以全新的機械基礎創新、教學、實驗、培訓新理念，運用模塊化、人機工程學設計理論，高精度制造技術制造而成。配有多媒體模擬實驗教學軟件，是學習者鞏固機械基礎理論和培訓掌握機械安裝、調試、測量的實際操作技能的必備實驗設備（大學本科、?？七m用）。

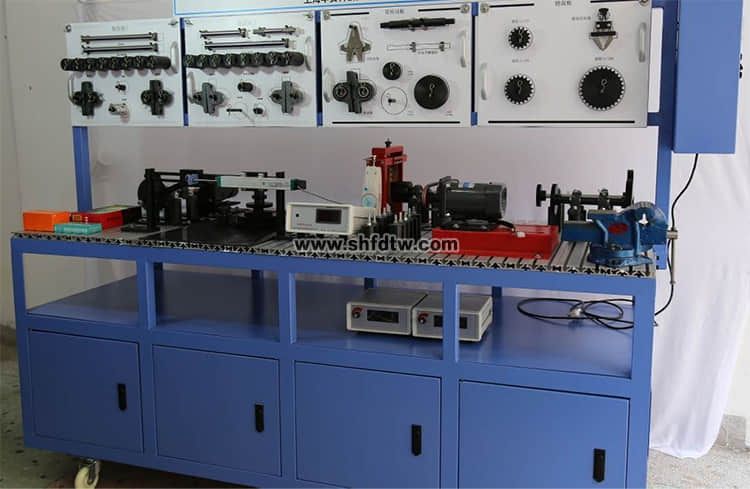

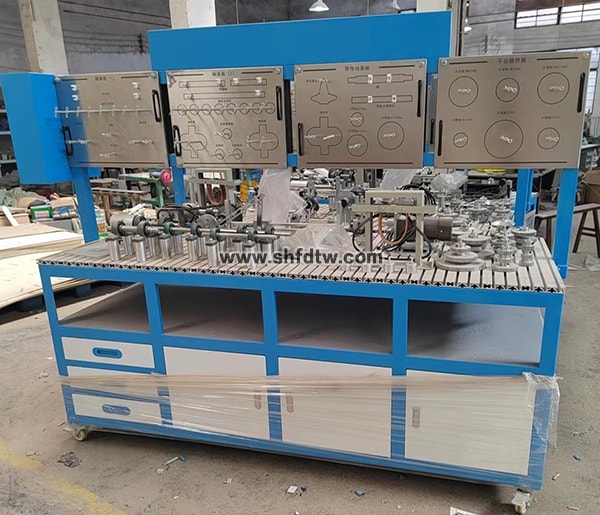

參考圖片

一、實驗?zāi)康暮鸵饬x

1)通過實驗將枯燥的機械概念通過實體的運行得到直觀體現。使學習者獲得學習的興趣和理論概念的鞏固。

2)通過實驗使學習者建立起清晰的機械裝配、安裝調整及同軸度、平行度等形位公差的概念。

3)通過實驗獲得對分析、評判處理機械加工誤差、裝配誤差等系統綜合誤差對機械傳動性能影響的實際能力。

4)通過實驗使學習者學會和掌握機械工卡量具的使用和獲得長度測量、角度測量等尺寸與形位公差測量的相關知識。

5)該設備可供6-8個學生雙面操作，零件存放有序，便于實驗和管理。

二、實驗內容

實驗（教程）一、機械傳動系統的組成

實驗（教程）二、鏈聯接的安裝與測量

實驗（教程）三、動力傳輸系統的安裝

實驗（教程）四、V型帶傳動的安裝與調節

實驗（教程）五、鏈傳動的安裝與調節

實驗（教程）六、直齒輪傳動的安裝與調節

實驗（教程）七、多軸傳動的安裝與調節

實驗（教程）八、符合標準與加工超差傳動件的性能對比分析

實驗（教程）九、有軸向力傳動零件的搭接與運轉分析

實驗（教程）十、曲柄搖桿工作系統的搭接、運轉與分析

實驗（教程）十一、曲柄滑塊工作系統的搭接、運轉與分析

實驗（教程）十二、帶傳動與齒輪傳動組合

實驗（教程）十三、齒輪傳動與鏈傳動組合

實驗（教程）十四、帶與鏈傳動組合

實驗（教程）十五、V帶傳動與曲柄滑塊機構組合

實驗（教程）十六、鏈傳動與曲柄連桿機構組合分析

實驗（教程）十七、機構運動參數的測試分析實驗

三、功能與特點

1）本實驗臺能夠進行單軸的安裝分析、共線軸系、平行軸系的聯接與運轉測量、帶傳動、鏈傳、齒輪傳、機械傳動系統的安裝、測量以及對比分析。不同轉速、載荷條件下的簡單特性比較。

2）本實驗臺突破了傳統軸系搭接的靜態理念，在軸系搭接完成后，通過實際運轉，體驗安裝的相關問題。

3）實驗臺是將機械測量同性能相互聯系，在運轉的環境下，對精度建立起直觀的概念。

4）在安裝過程中，掌握相關工業測量量具的使用，直接提高動手能力。

5）多種傳動類型的比較分析，充分理解不同傳動類型的特點及其適用范圍。

6）配備了詳盡實驗指導書。

四、系統主要技術參數

1、電機（2臺）： 61K250RA-CF 電壓：220V 250W； 轉速：0－1440rpm

51K60RGN-CF電壓：220V 60W； 轉速：0－300rpm

2、直線位移傳感器（1個）：量程150mm；

3、水平儀（可測水平、垂直、45°）

4、光柵角位移傳感器（1個）： 脈沖數1000p；

5、外形尺寸（約）: 2100×780×2050mm

6、重量: 約400kg
