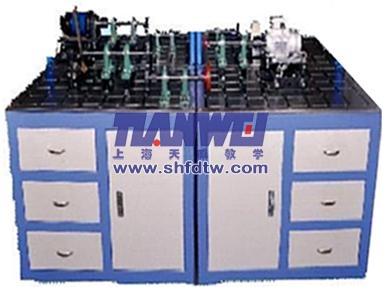

TWJ-Z316機械基礎綜合分析及創新實踐平臺

（柜式、4臺1套）

一、主要技術參數

1、三相變頻電機：Y2-631-4、180W 、380V、50Hz

2、三相變頻電機：Y2-801-4、550W 、380V、50Hz

3、交流帶減速調速電機：90YCJT-60-4、60W 、220V、50Hz

4、永磁直流電機：110SZ02、2000W 、220V、50Hz

5、CZ5磁粉制動器加載范圍：0-20N·m

6、測力傳感器：2臺、量程5kg

7、線位移傳感器：1臺、量程L=50

8、線位移傳感器：1臺、量程L=200

9、光柵角位移傳感器：2臺、1000柵

10、光柵角位移傳感器：2臺、500柵

二、實驗內容

實驗一實驗臺機械零部件的認知實驗

認識常用的機械零件類型及電氣組件，計算機分析軟件、控制軟件內容。

實驗二零件機械量的測量

使用工廠常用量具對類機械零件進行檢測和誤差分析

實驗三驅動源的安裝及調校

實踐電機及支座安裝和調整

實驗四鍵聯接中普通平鍵的測量及安裝

實踐平臺的制作、測量和安裝

實驗五聯軸器、軸承及座、軸上零件的安裝與調校

實踐軸上零件的安裝和檢測

實驗六三角膠帶傳動

帶傳動的認識、安裝和調整

實驗七 套筒滾子鏈傳動

鏈傳動的認識、安裝和調整

實驗八漸開線圓柱齒輪傳動系統設計

成對圓柱齒輪的參數檢測和安裝調試

實驗九合格齒輪與超差齒輪傳動性能的對比實驗

合格齒輪與超差齒輪的參數對比分析

實驗十多軸傳動系統設計

設計安裝固定輪系實踐

實驗十一曲柄滑塊機構的設計應用與測試分析

曲柄滑塊機構拼裝及運動檢測分析

實驗十二機械綜合系統設計與效率分析

機械綜合系統設計與拼裝及運行實踐

實驗十三機構振動檢測及分析

對機構運行引起的機架振動進行檢測與分析

實驗十四機械三維虛擬設計實踐

利用實驗臺提供的三維虛擬設計軟件進行虛擬機構設計
