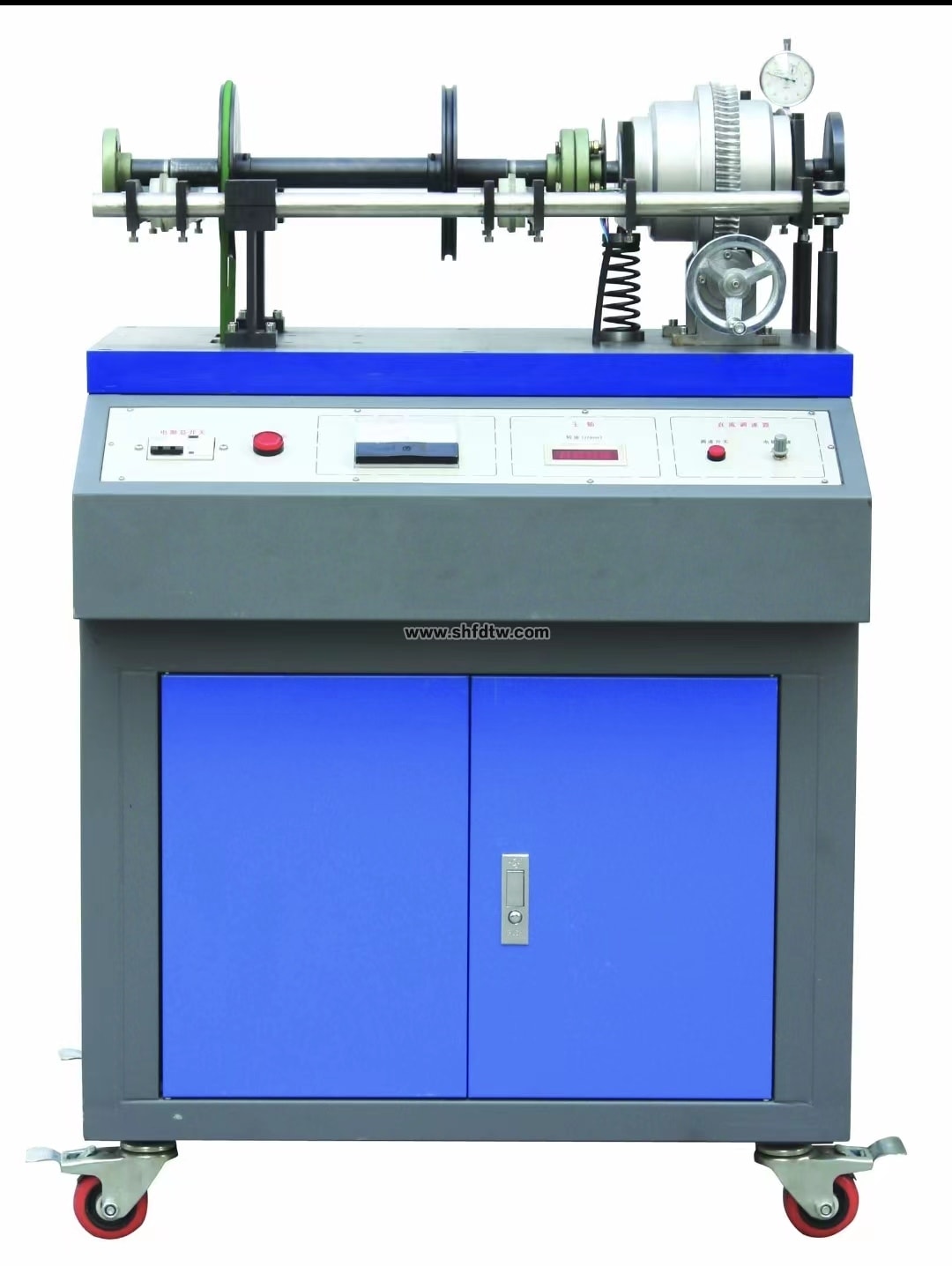

TW-Z03動平衡原理實驗臺

一、概 述

機械的平衡有靜平衡與動平衡兩種情況，經過靜平衡的轉子僅消除了慣性力的影響，但不一定能夠滿足動平衡的條件，在機械設計時常需要考慮這一問題。目前動平衡機是根據振動原理設計的，它利用板簧將轉子轉動時產生的慣性力所引起的振動通過百分表的擺動顯示出來，最后通過補償盤的補償和變換相位得出轉子的待平衡位置和質量大小，加上平衡塊，最終實現轉子的動平衡。

二、特 點

1.采用直流調速電路和光電測速電路，對測試件進行轉速控制，在控制面板上顯示其轉速，以便觀察轉速對動平衡的影響

2.采用補償質徑積的方法求解轉子的動平衡

3.利用振幅大小，觀察動平衡

4.利用差動機構求解不平衡質量相對相位角

三、配置及技術性能

1.實驗臺

(1)實驗桌采用鐵質雙層亞光密紋噴塑結構，平板臺面，鋁質面板。設有帶鎖儲存柜，可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。平板外形尺寸：750mm×420mm×20mm。

(2)輸入電源：單相三線～220V±10%  50Hz

(3)工作環境：溫度 -10℃～＜+40℃  相對濕度＜85%（25℃） 海撥＜4000m

(4)電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A

(5)直流調速器1個：采用PWM脈寬調制技術，輸出電壓 0～220VDC，輸出電流 4ADC

(6)智能型轉速顯示儀1套：供電電源：AC/DC 100-250V；輸入信號頻率：0Hz-50kHz（占空比1:1時）；輸入信號：L≦2V、H≧4V、脈沖寬度≧20uS（50kCPS）；輸出相應時間：計數到達與繼電器輸出之間的時間≦6mS；通訊接口標準串口RS-232/485雙向接口。

2.轉子直徑：Φ180mm

3.被測轉子與補償距離：340mm

4.補償盤直徑：Φ120mm

5.百分表量程：0～10mm

6.直流電機功率：375W

7.支點到補償盤距離：340mm

8.調速范圍：300～600r/min

9.支點到被測試轉子距離：180mm

10.光電測速傳感器：0～1420r/min

四、實驗項目

1.熟悉運動平衡機的工作原理及轉子動平衡的基本方法

2.掌握用動平衡機測定回轉件動平衡的實驗方法

3.不平衡質量對動平衡的影響

4.不平衡質量的位置對動平衡的影響

5.計算達到動平衡被測轉子上不平衡質量與補償盤上補償質量質徑積的大小的方法
