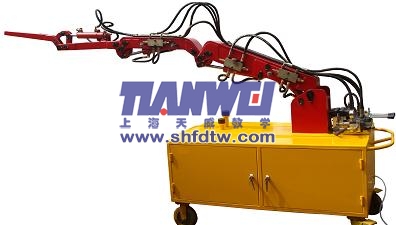

TW-QY67型三臂鑿巖臺車實訓裝置
鑿巖臺車是機械工程中主要的機械，它廣泛應用于施工筑路、水力工程、隧道工程、國防工事等土石方施工以及礦山采掘作業。它由三臂鑿巖機械、液壓系統、電氣系統、水系統組成，主要包括：鑿巖機、液壓推進梁、底盤、鉆進系統、液壓鉆臂系統等。
一、實驗項目
1、三臂鑿巖臺車各系統元器部件結構及工作原理觀摩。
2、利用操縱桿對電纜卷筒和水管卷筒收放。
3、前視大燈打開、關閉、供水系統接通、關閉
4、大臂、小臂前伸、后縮，推進梁前移、后縮、水平調整。
5、利用操縱桿對三個鉆臂分別定位，各推進器前移、后退。
6、啟動鑿巖機、使鉆頭旋轉，作業完成、關閉鑿巖機。
7、實訓維修及故障排除。
二、實驗內容
1、利用操作桿放出液壓支腿, 利用操作桿放下前部支腿，利用支腿調整鉆車以使鉆車處于水平。利用操作桿J1放下尾部支腿，直至鉆車處于水平
2、打開前視大燈，照射在作業面上。臺車退出作業位置，關閉前視大燈。
3、啟動離心泵、接通供水系統，作業完成后、關閉離心泵、關閉供水系統。
4、各推進器后部前移直至超過鉆臂中心線，以保證鉆孔范圍內無盲點。
5、大臂、小臂前伸、后縮，推進梁前移、后縮、水平調整，使推進梁前端頂在
鉆孔面上。
6、啟動鑿巖機、使鉆頭旋轉，作業完成、關閉鑿巖機。
7、更換鉆頭、重復以上操作，鉆下一個孔。
8、實訓裝置設置有機械與液壓及電氣、供水系統常見故障的演示與分析模塊，
可引導學員自行分析和排除系統故障。
三、性能與特點
1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
2、電氣操作控制為獨立操作臺柜，液壓站放置于機械臺架主柜內。供水系統為獨立后置式，整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、三臂鑿巖臺車實訓裝置以353E鑿巖臺車為參照，按實物比例縮小的全金屬結構，實驗時啟動電氣系統、供水系統、液壓系統、根據實驗要求模以操作機械進行工作。
4、三臂鑿巖臺車是按實物的結構與縮小比例制作而成，能夠真實地體現其機械作業的實際工況，使學生能夠在實驗中深刻了解其系統機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到32Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數
1、液壓系統：
電機功率：2.2KW 轉速：1420r/min
油泵型號：VAI-15F-A3 額定壓力：7Mpa 額定流量：12ml/rev
2、供水系統
電機型號：SGR 功率：0.25KW 揚程：15m
流量2m3/h
3、外形尺寸（展開后）： 2850×1650×2860mm
五、三臂鑿巖臺車實訓裝置的配置清單：
|
序號
|
名稱
|
規格型號
|
數量
|
廠 家
|
備 注
|
|
液壓站
|
|
1
|
三相變頻電機
|
|
1
|
文凱自動化
|
|
|
2
|
變量葉片泵
|
VAI-15F-A3
|
1
|
|
|
3
|
油箱
|
40L
|
1
|
|
|
4
|
油位指示計
|
YWZ-150
|
1
|
|
|
5
|
回油濾油器
|
WU-160×100J
|
1
|
|
|
6
|
空氣濾清器
|
EF-25
|
1
|
|
|
7
|
液壓油
|
32#
|
1
|
|
|
8
|
油路板集成塊
|
|
1
|
|
|
液壓控制元件
|
|
9
|
油缸
|
M0B30/16/150CA
|
11
|
上海正控
|
|
|
M0B30/16/300CA
|
2
|
上海正控
|
|
|
|
電動伺服缸
|
M0B30/16/100CA
|
3
|
FDR
|
|
|
10
|
軸向柱塞液壓馬達
|
10MCY14-1B
|
1
|
寧波
|
|
|
11
|
三位四通電液比例閥
|
D5-02-3C2-D2
|
6
|
華德液壓
|
|
|
11
|
三位四通電磁換向閥
|
D5-02-3C2-D2
|
5
|
華德液壓
|
|
|
12
|
疊加式單向節流閥
|
MSB-02-X
|
5
|
華德液壓
|
|
|
擴展模塊
|
|
13
|
機械臂架
|
JY-ZY-C
|
3
|
|
|
|
14
|
液壓支腿
|
JY-ZY-C
|
1
|
|
|
|
15
|
電控操作臺
|
JY-ZY-C
|
1
|
|
|
|
16
|
實訓臺
|
JY-ZY-C
|
1
|
|
|
|
17
|
液壓泵站
|
JY-HZZ-I
|
1套
|
|
|
|
18
|
供水系統
|
JY-ZY-C
|
|
|
|
|
測控元器件
|
|
19
|
PLC
|
FX1S-24MR
|
1
|
西門子
|
|
|
20
|
PLC通訊電纜
|
|
1
|
西門子
|
|
|
21
|
中間繼電器
|
HH54P
|
38
|
前進電器
|
DC24V
|
|
22
|
接觸器
|
CJ20-20
|
32
|
德力西
|
20A 220V
|
|
23
|
三相漏電保護開關
|
DZ47LE
|
1
|
德力西
|
C20
|
|
24
|
單極斷路器
|
DZ47-63
|
22
|
德力西
|
C6 1P
|
|
25
|
緊停按鈕
|
LAY50-11Z
|
1
|
上海雙科
|
|
|
26
|
帶燈按鈕
|
LAY50-11D/24
|
26
|
上海雙科
|
|
|
27
|
自鎖帶燈按鈕
|
LAY50-11DT/24
|
12
|
上海雙科
|
|
|
28
|
兩檔旋鈕
|
LAY50-11X2
|
14
|
上海雙科
|
|
|
29
|
開關電源
|
HS-150-24
|
18
|
上海明緯
|
|
|
軟件與文檔資料
|
|
30
|
PLC編程軟件
|
|
1
|
西門子
|
|
|
31
|
PLC編程手冊
|
|
1
|
西門子
|
|
|
32
|
使用說明書
|
|
1
|
|
|
|
33
|
實驗指導書
|
|
1
|
|
|
|
34
|
裝箱單
|
|
1
|
|
|
|
輔助元件
|
|
35
|
耐壓膠管
|
|
26
|
上海
|
|
|
36
|
防震壓力表
|
Y60ZT
（0-10MPa 2.5級）
|
8
|
紅旗
|
|
|
37
|
液壓閥島
|
|
1
|
|
|
|
配套工具
|
|
38
|
活動扳手
|
10，，
|
2
|
上海
|
|
|
39
|
內六角扳手
|
9件套
|
1套
|
上海
|
|
|
40
|
開口扳手
|
8-10
|
2
|
|
|
|
41
|
開口扳手
|
12-14
|
2
|
|
|
|
42
|
開口扳手
|
17-19
|
2
|
上海
|
|
|
43
|
開口扳手
|
19-22
|
2
|
上海
|
|
|
44
|
十字螺絲刀
|
6，，
|
2
|
上海
|
|
|
45
|
螺塞
|
M10×1
|
50
|
上海
|
|
|
46
|
防塵罩
|
|
1
|
|
|
|
易損件
|
|
47
|
組合墊
|
φ10
|
50
|
寧波
|
|
|
48
|
O型圈
|
φ10×2.4
|
50
|
寧波
|
|
|
49
|
鉆頭
|
|
5
|
|
|
|
實驗操作臺
|
|
50
|
三臂鑿巖臺車實訓裝置
|
2850×1650×2860mm
|
1
|
|
|
|
51
|
電氣控制臺
|
800×550×1060mm
|
1
|
|
|
|
52
|
供水站組合
|
500×500×600mm
|
1
|
|
|
