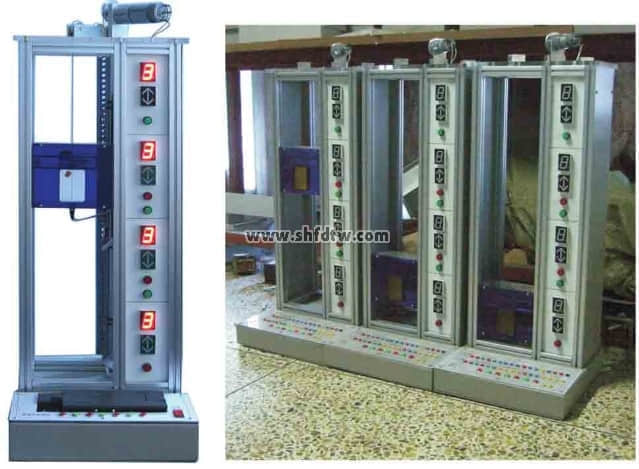

TW-T19四層小型電梯模型

TW-T19四層小型電梯模型將傳感器應用、PLC、復雜的開關量控制、位置控制、時序邏輯控制有機結合成一體的教學裝置。它能滿足高等院校所開設的《樓宇電梯系統運行管理與維護》、《現代電梯控制技術》多個專業課程的主要實驗項目。

TW-T19四層小型電梯模型適合于樓宇自動化、機電一體化等專業的相關實驗課程。 非常適合學生進行PLC實驗、畢業設計和課程設計。

實訓程序

基本實訓：

1、電梯開、關門控制實訓

2、電梯轎廂升降點動控制實訓

3、電梯開關門、升降點動控制實訓

4、電梯樓層連續運行顯示實訓

5、呼梯信號記憶與解除控制實訓

6、電梯自動選向控制實訓

應用實訓：

1、司機駕駛運行方式控制實訓

2、檢修運行方式控制實訓

3、直駛運行方式控制實訓

4、消防運行方式控制實訓

5、電梯自動運行方式控制實訓

技術參數：

技術條件：?jiǎn)蜗嗳€220V±5％50Hz，

工作環境：溫度-10℃～+40℃

相對濕度<85％(25℃)

尺寸：長寬高：550mm×350mm×1100mm：

系統特點

1. TW-T19四層小型電梯模型是按照實際電梯結構設計而成，具備實際電梯的幾乎所有的功能；具有實際電梯仿真結構，井道附近安裝各樓層的外部呼叫按鈕和轎箱狀態顯示裝置。每部電梯都有獨立的電氣控制系統和轎廂門安全控制系統。

2．TW-T19四層小型電梯模型主體采用高級鋁合金和高檔有機玻璃材料制作，結實美觀，透明性，便于觀察內部結構及實驗動作。排線隱藏于導線槽和專用托鏈內，簡潔安全，有條不紊。

3．TW-T19四層小型電梯模型的樓層數為4層。提供電梯控制的各種功能的檢測信號、執行機構和顯示器件。檢測信號分為外呼信號、內選信號、平層信號、位置檢測信號、轎廂 門開閉位置信號等。電梯轎廂可上下運行，轎廂門具有開關和限位等保護功能。每個樓層顯示當前轎廂所處的樓層位置、運行方向、有外呼按鈕信號時該按鈕的燈 亮。

4．轎廂的升降和廂門的開和關可以獨立控制；每個樓梯有樓梯門，其機械結構同實際電梯相同：具有獨特的重錘拽拉式關門功能；電梯到某一樓層后，廂門帶動樓梯門來實現開門或關門。

5．具備關門防止夾人功能和超重報警功能；

6．電梯的升降、開關門速度可調，運動平穩。

7．具有升降和開關門硬件保護功能，提高了系統的安全性；

8．配有專用的內部信號控制器，接線簡捷，控制方便。

9．TW-T19四層小型電梯模型的電氣部分由兩個直流電動機、位置顯示裝置、限位開關、西門子40點PLC主機等組成。

10．電梯模型由曳引系統、導向系統、門系統、轎廂系統、配重系統、電力拖動系統、電氣控制系統、安全保護系統等組成：

a)曳引系統由曳引系統直流電機、曳引鋼絲繩、導向輪等組成，是電梯的動力源。

b)導向系統由導軌、導輪和導軌架等組成，使轎廂和配重只能沿著導軌作穩定升降運動。

c)門系統由轎廂門、開門機、聯動機構等組成。轎廂門設在轎廂入口、由門扇和門導軌架等組成。

d)轎廂的廂體由廂底、廂壁、廂頂?shù)冉M成轎廂內部的功能安鈕裝在電梯底座的上部。

11．根據用戶要求，可具備PLC通訊實驗功能，實現電梯的聯網控制、實時互動、合理調度等較復雜的功能，與實際大型樓宇電梯無異。

12．有多種自設工作模式，可以快速切換，增強了系統功能；
