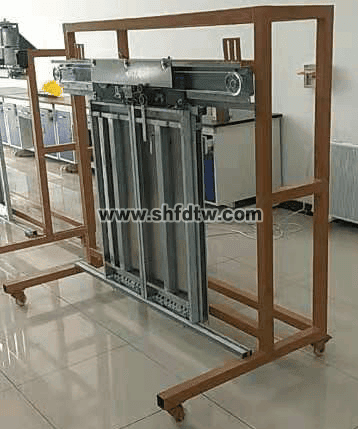

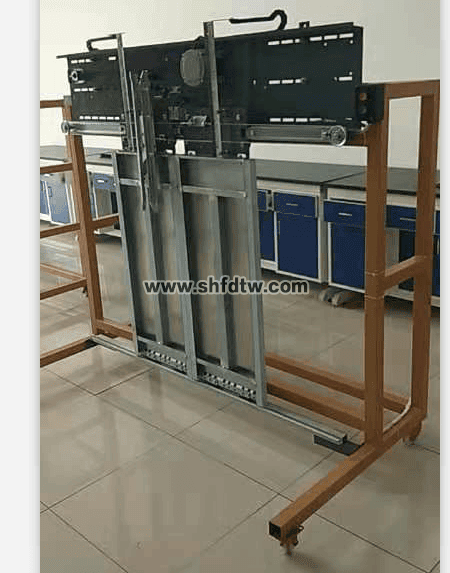

TW-T21 電梯層轎門安裝與調試實訓裝置
一、設備要求
要求考核裝置根據電梯門系統安裝工藝要求，結合專業培訓教學需求而開發的一種電梯門機構實訓考核裝置。適用于高等院校、職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
要求考核裝置主要由框架、門機、轎門、層門等部件組成。門機要求采用目前市場最主流的永磁變頻門機。要求轎門、層門部分可以分離，且分離后可以單獨實訓操作。整體外觀簡潔、實用。方便初學者更直觀地看到門機構的全部器件及整個機械動作過程，方便指導老師對學生現場進行安裝與調試實訓的指導，更有效地幫助初學者掌握其工作原理，掌握其安裝與調試技能。
二、設備主要參數要求
1.工作電源：?jiǎn)蜗嗳€AC220V±10% 50Hz；
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m；
3.裝置容量：≤0.5KVA；
4.安全保護：要求具有接地、漏電壓、漏電流保護，安全指標符合國家標準。
三、主要組成及功能要求
要求考核裝置主要由安裝框架、門機、門扇、層門上坎、層門地坎、轎門地坎、門框等部件組成。
（一）門機
門機要求采用當前主流的永磁同步電機驅動、無級調速變頻控制Jarless-Con中分永磁變頻門機。變頻器輸入電壓：AC220V±20%，額定頻率：50/60HZ，電機額定電壓：AC110/125V，電機裝置容量：43/94W，電機額定轉速：不小于180r/min，電機極數：不少于8，開門方式：中分，開門寬度：不小于800mm，具有最佳的開門速度曲線，具有高效、可靠、操作簡單、機械震動小等特點。要求具有門寬自學習、自動開關門演示、故障報警及自動保護等功能。
（二）地坎
要求層門地坎、轎門地坎均采用鋁合金材質加工而成。
四、實訓項目要求
1.電梯層門地坎的安裝與調整
2.電梯轎廂門地坎的安裝與調整
3.電梯層門門框的安裝與調整
4.電梯層門上坎的安裝與調整
5.電梯層門門扇的安裝與調整
7.層門自閉力裝置的安裝與調整
8.電梯層門門鎖的安裝與調整
10.電梯轎門的安裝與調整
11.門機調試
五、主要部件清單要求
|
序號
|
名稱
|
主要部件、器件及規格
|
數量
|
單位
|
備注
|
|
1
|
框架
|
材料：Q235 / 表面噴塑處理
|
1
|
臺
|
|
|
2
|
層門扇
|
材料：Q235 / 表面噴塑處理
|
1
|
套
|
|
|
3
|
門框
|
材料：Q235 / 表面噴塑處理
|
1
|
套
|
|
|
4
|
層門上坎
|
材料：Q235 ；開門寬度：800mm
|
1
|
套
|
|
|
5
|
層門地坎
|
材料：鋁合金；開門寬度：800mm
|
1
|
條
|
|
|
6
|
層門地坎支架
|
材料：Q235 / 表面噴塑處理
|
2
|
個
|
|
|
7
|
轎廂門扇
|
材料：Q235 / 表面噴塑處理
|
1
|
套
|
|
|
8
|
永磁變頻門機
|
型號：jarless-con；開門方式：中分（或旁開）；額定轉速：180r/min；裝置容量：43/94W
|
1
|
套
|
|
|
9
|
門刀
|
材料：Q235 / 表面電鍍處理
|
1
|
套
|
|
|
10
|
轎廂門地坎
|
材料：鋁合金；開門寬度：800mm
|
1
|
條
|
|
|
11
|
工具
|
詳見工具清單
|
1
|
套
|
|
|
12
|
配套資料
|
實訓指導書、光盤
|
1
|
套
|
|
工具清單要求
|
序號
|
名稱
|
主要部件、器件及規格
|
數量
|
單位
|
備注
|
|
1
|
水平尺
|
400
|
1
|
把
|
|
|
2
|
磁力線墜
|
5m
|
1
|
把
|
|
|
3
|
鋼卷尺
|
5m
|
1
|
把
|
|
|
4
|
直尺
|
150mm
|
1
|
個
|
|
|
5
|
活動扳手
|
12寸
|
1
|
把
|
|
|
6
|
兩用扳手
|
10mm
|
1
|
把
|
|
|
7
|
兩用扳手
|
13mm
|
1
|
把
|
|
|
8
|
兩用扳手
|
16mm
|
1
|
把
|
|
|
9
|
兩用扳手
|
18mm
|
1
|
把
|
|
|
10
|
通用頂門器
|
A型
|
1
|
個
|
|
|
11
|
通用頂門器
|
B型
|
1
|
個
|
|
