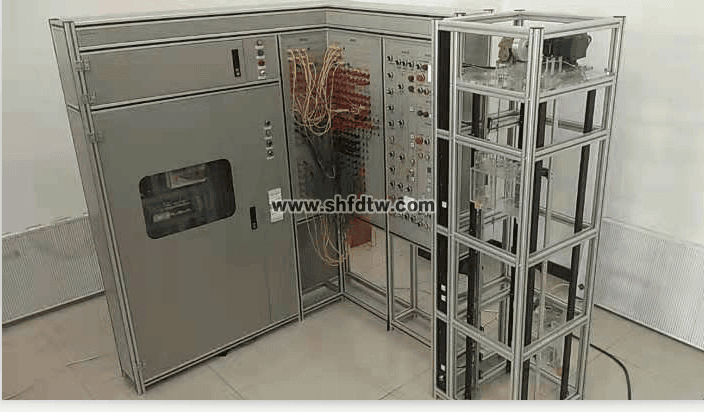

TW-T27電氣安裝與調試實訓考核裝置
一、設備要求
要求考核裝置采用真實的電梯總電源箱和微機控制柜成套機房設備，曳引機組及三層井道電氣器件均采用模擬的形式，借助電梯電氣圖對這兩個部分進行安全型插線連接，通過模擬運行檢驗連接的正確性與排除出現的故障，能夠在裝置上掌握電梯電氣原理與規范標準、連接、調試、運行及維修的技能。
二、設備主要參數要求
1.工作電源：三相四線AC380V±10% 50Hz；
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m；
3.裝置容量：≤1.5KVA；
4.安全保護：要求具有接地、漏電壓、漏電流保護，安全指標符合國家標準。
三、設備組成及功能要求
要求考核裝置主要由對象以及控制柜組成。對象左側主要分為四個部分，分別是電梯井道、電梯樓層外呼控制、電梯轎頂控制箱以及電梯轎廂。比較完整模擬了真實電梯的組成。
要求對象右側主要由接線面板1和接線面板2組成。主要通過接線面板 1 和接線面板 2 的連接完成實訓考核。
要求采用高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座與插線，確保操作人員的安全。
配套教學平臺軟件
|
項目
|
規格
|
|
基本規格
|
最高頻率
|
99Hz
|
|
載波頻率
|
2K～16K(Hz)；根據負載特性，可以自動調整載波頻率
|
|
電機控制方式
|
閉環矢量控制
|
|
啟動轉矩
|
0.5Hz/180％（開環矢量控制）； 0Hz/200％（閉環矢量控制）
|
|
調速范圍
|
1：100（開環矢量控制）
|
1：1000 （閉環矢量控制）
1:50（V/F控制）
|
|
穩速精度
|
±0.5％（開環矢量控制）
|
±0.05％（閉環矢量控制）
|
|
轉矩控制精度
|
±5％（閉環矢量控制）
|
|
過載能力
|
150%額定電流60秒；200%額定電流1秒
|
|
電機調諧
|
帶負載調諧；無負載調諧
|
|
距離控制
|
可以靈活調整平層位置的直接停靠方式
|
|
加減速曲線
|
N條曲線自動生成
|
|
電梯強迫減速
|
新穎可靠的強迫減速功能，自動識別減速架位置
|
|
井道自學習
|
采用32位數據，精確記錄井道位置
|
|
平層調整
|
靈活易行的平層調整功能
|
|
啟動轉矩補償
|
可以配合稱重傳感器匹配合適的啟動預轉矩，也可以啟用無稱重預轉矩自適應功能
|
|
測試功能
|
便捷的方式實現多種電梯調試功能
|
|
故障保護
|
多類別完善的電梯故障處理功能
|
|
上電外圍設備安全自檢
|
可實現上電對外圍設備進行安全檢測如接地、短路等。
|
|
狀態監控
|
根據各個反饋信號判斷電梯的工作狀態，確保電梯工作正常
|
|
輸入輸出
特性
|
動力線纜接線端子
|
變頻器三相輸入端 R、S、T、（N）；
電機動力線輸入端 U、V、W
|
|
控制端子排
|
市電輸入端子、電機抱閘線圈接線端子、消防聯動和消防輸出端子、 （井道照明端子、限速器端子）
|
|
PG 卡接口
|
編碼器線纜接到 PG 卡上
|
|
操作
與提示
|
控制柜操作面板
|
設有急停開關，檢修旋鈕，檢修上下行按鈕
|
|
操作面板
|
5位LED顯示，可顯示功能參數、運行速度、母線電壓等參數
|
|
小鍵盤
|
3 位 LED 顯示，可實現部分調試控制器
|
|
液晶操作器
|
查看、修改所有參數，并能實現參數的上傳與下載以及監控系統各種狀態參數， 包括運行曲線等
|
|
環境
|
海拔高度
|
低于 1000m（高于 1000m 每 100m 降額 1%）
|
|
環境溫度
|
－ 10℃～＋ 50℃（環境溫度在 40℃以上，請降額使用）
|
|
濕度
|
小于95%PH，無水珠凝結
|
|
振動
|
小于5.9米/秒2（0.6g）
|
|
存儲溫度
|
-20℃~+60℃
|
要求控制柜內部裝有一體機控制器、交流接觸器、端子排等低壓電器器件。
四、實訓項目要求
1.電梯電氣照明回路的連接與調試
2.電梯電氣主控回路的連接與調試
3.電梯電氣安全回路的連接與調試
4.電梯一體機控制器參數設置
5.電梯曳引機調諧
6.電梯井道自學習
7.電梯快慢車運行
8.電梯一體化控制器故障碼的查詢與檢修
五、設備主要配置清單要求
|
序號
|
名稱
|
主要部件、器件及規格
|
數量
|
單位
|
備注
|
|
1
|
支架
|
工業鋁型材
|
1
|
套
|
|
|
2
|
控制柜
|
800mm×600mm×1800mm，NICE3000new控制器
|
1
|
套
|
|
|
3
|
曳引機模擬器件
|
三角異步電動機與編碼器
|
1
|
套
|
|
|
4
|
井道模擬器件
|
上下極限、上下限位、上下減速、上下急停、安全鉗、平層、開關門限位、超載、及照明開關
|
1
|
套
|
|
|
5
|
樓層模擬器件
|
門鎖、消防及鎖梯開關，上下呼梯按鈕
|
1
|
套
|
|
|
6
|
轎廂模擬器件
|
照明燈，風扇及光幕
|
1
|
套
|
|
|
7
|
轎廂操縱箱模擬器件
|
開關門、樓層、急停、檢修、上下行、照明、風扇、司機及直駛開關
|
1
|
套
|
|
|
8
|
工具
|
萬用表、電筆等
|
1
|
套
|
|
|
9
|
配套資料
|
實訓指導書、光盤
|
1
|
套
|
|
