傳動系統拆裝實訓臺架

一、產品簡介

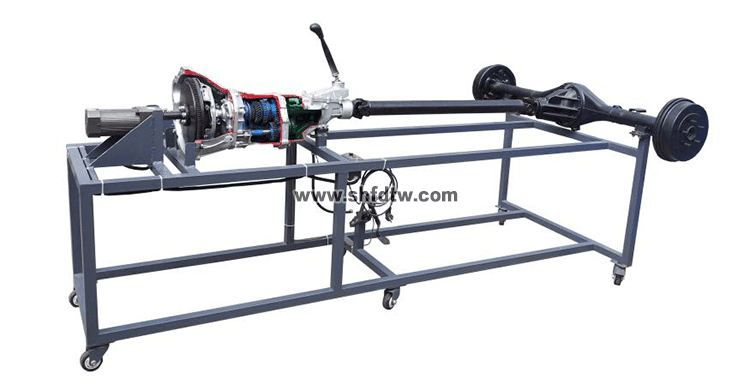

該設備采用（翻新）長安微型車傳動系統實物進行剖面處理，全面展示傳動系統的組成結構。適合于汽車傳動系統理論教學和拆裝實訓的教學需要。

二、功能特點

1. 采用真實的傳動系統實物進行剖面處理，充分展示傳動系統的組成結構。

2. 由三相齒輪減速感應電機帶動變速器輸入軸做低速運轉，真實演示從變速器的輸入軸到驅動輪的動力傳遞過程。

3. 實訓臺驅動部分加裝安全防護罩。

4. 實訓臺提供了學員拆裝傳動系統的工作平臺。

三、技術參數

1. 外形尺寸：1600×1400×1200mm(長×寬×高)

2. 動力電源：AC 380V±10%(三相四線) 50Hz

3. 三相齒輪減速感應電機：

? 型  號：5IK120GN-C

? 額定電壓：AC 220V/380V 50Hz

? 額定功率：120W

? 額定轉速：50Hz 90/1400rpm  60Hz 90/1500rpm

? 減速比：30

4. 工作溫度：-40℃～+50℃
