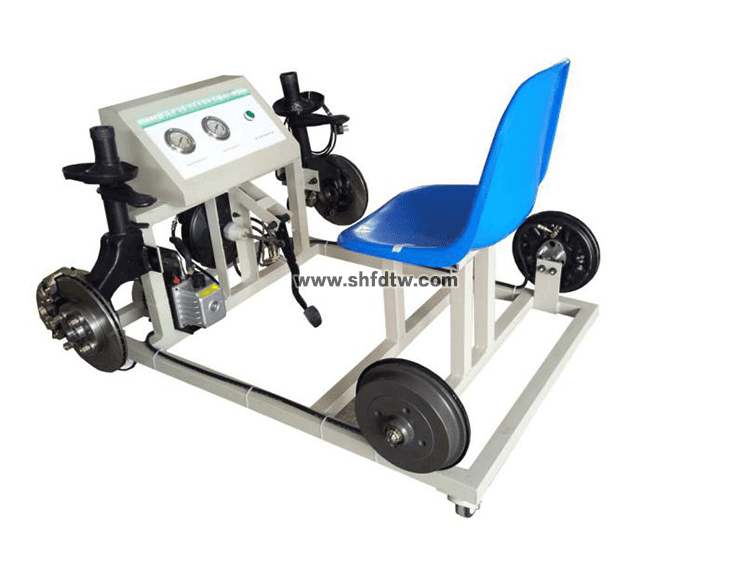

真空助力液壓制動系統拆裝實訓臺架

X型、T型

一、功能特點

1. 采用全新完整的雙管路X型、T型布置汽車制動系統（各2臺）為基礎，全面展示了汽車制動系統的組成結構和工作過程。

2. 實訓臺安裝有真空泵，提供真空助力的動力源；前后制動管路上安裝有壓力表，實時顯示前后制動分泵的壓力變化。

3. 移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。

4. 適用于中高等職業技術院校、普通教育類學院和培訓機構的汽車制動系統理論與維修實訓教學需要，完全滿足對汽車制動系統結構展示、工作模擬、拆裝實訓等教學功能。本實驗設備功能齊全、操作方便、安全可靠。

二、技術參數

1. 外形尺寸：1800×900×1000mm(長×寬×高)

2. 外接電源：AC 220V±10% 50Hz

3. 工作溫度：-40℃～+50℃

4. 壓 力 表：0～100kg/psi

5. 真 空 泵：

? 型  號：RS-1A

? 電  壓：AC 220V 50Hz

? 功  率：120W

? 抽氣速率：25L/min

? 極限壓力：10~30Pa

? 轉  速：1000r/min

? 進氣口徑：?6

? 用油量：0.25L

? 噪  聲：≤65
