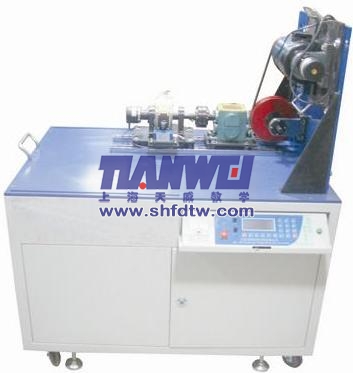

TWJ-Z319機械傳動方案創意組合及參數分析實驗臺

一、基本配置：

1、空間及平面搭接平臺：該實驗臺提供了空間與平面?zhèn)鲃?dòng)的搭接組合平臺及各種搭接需要的走條（滑槽）三大類（6根）以及安裝平板3件；

2、驅動源：采用直流調速電機，其動力輸出端可聯接帶、鏈聯軸器等，另一端聯接光柵角位移傳感器，其圓周方向有測力傳感器，可檢測動力輸出的扭矩和速度；

3、傳動形式：

①帶傳動、

②鏈傳動、

③齒輪傳動包括：圓柱齒輪減速器、擺線針輪減速器、行星輪減速器、蝸輪蝸桿傳動。

④凸輪傳動：滾子從動件、尖端從動件、平底從動件。

4、支承包括滾動軸承和滑動軸承。

5、聯軸器：可伸縮萬向節聯軸器、彈性柱銷聯軸器、撓性爪型聯軸器、滾子鏈聯軸器、單叉鉸鏈聯軸器、雙叉鉸鏈聯軸器

6、離合器：采用DLYO-5A型牙嵌電磁離合器，外裝雙槽皮帶輪（D2=173mm），其兩端軸伸可聯接；

7、傳動零部件庫有中間傳動裝置兩種（中心高分別為H1=75，H2=85）,

軸套3種10件，調整墊9種36件，聯接法蘭5種9件，飛輪1件，

平衡塊3種3件。變載荷、加載器以及組合搭接所需的聯接件庫；

8、光柵角位移傳感器兩個（GJF-7-5V/1000P），測力傳感器兩個；軟件一套隨機工具一套。

二、主要技術參數：

1、直流電機功率：600W；

2、工作轉速：0-800 rpm；

3、負載范圍：0-25Nm；

4、最大中心高度：150mm；

5、光柵角位移傳感器參數：2個、1000柵/轉；

6、測力傳感器參數：2個、額定量程5 kg、20kg，精度0.1％；

7、裝配立板尺寸：600×540mm，裝配平臺尺寸：660×1100mm；

8、外形尺寸：1160×760×680mm；

9、重量：280kg 。

三、實驗內容

1、機械傳動系統設計及搭接：可設計拼裝機械傳動系統26種上；

2、①測試并繪制機械傳動系統的速比、轉矩、效率等機械特性曲線；

②分析比較不同機械傳動系統的機械特性的差別；

3、機械系統潤滑性能的研究。

四、性能特點

1、將機械系統進行集成分析對比，擴展學生創新研究視野；

2、傳動系統配置加油槍、接油盤，可進行不同潤滑狀態的傳動性能研究；

3、可設計拼裝機械傳動系統26種以上。

4、傳動部件庫種類齊全，可使學生對傳動形式較全面的認識；

5、利用檢測分析軟件可實時檢測分析機械系統傳動參數，并從其變化規律中對系統的性能、安裝狀況、運行工況進行分析，并由此對系統設計和安裝進行調整。

6、教學軟件為學生提供了實驗背景說明和實驗臺介紹，具有多媒體教學功能，

可利用分析軟件的開放平臺，使用者可自行數據處理。

7、實驗臺采用下拉式控制面板、液晶顯示，顯示數據穩定、可靠。

8、計算機全程控制（全自動）或手動控制設備的啟停、加減速、數據采集，實時顯示運動參數和變化曲線，數據可生成EXCEL表格、可保存、打印、遠程轉輸?shù)取?/span>

五、檢測控制系統及教學分析軟件內容和特點：

1、教學軟件具有多媒體功能，能編輯實驗報告。

2、可以實時顯示運動參數的實時變化曲線，曲線可可打印，并且實測數據能生成EXCEL表格，表格也能打??；

3、實驗結果可以以文本形式保存，并可在網絡上發送，便于網絡化實驗，使教師可在網上批改作業。
