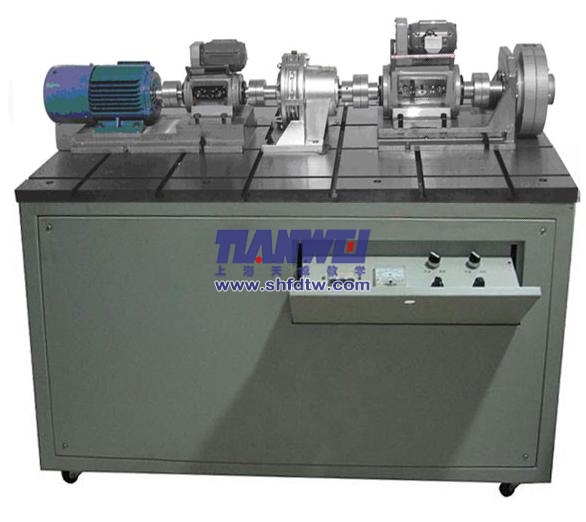

TWJ-Z320機械傳動方案創意組合及參數分析實驗臺

一、主要技術參數：

1、進口森力瑪交流變頻電機功率：550W；

2、CZ5磁粉制動器加載范圍：0-50N·m；

3、最大中心高：178mm；

4、北京機電有限公司HX901轉矩轉速傳感器一個：額定轉矩10N·m,轉速范圍0 – 6000r/min；精度均為0.1％；

北京機電有限公司HX901轉矩轉速傳感器一個：額定轉矩50N·m,轉速范圍0 – 6000r/min；精度均為0.1％；

5、變頻控制器調速范圍：0-1500r/min，調速精度：0.1％；

6、外形尺寸：1200×780×1050mm；

7、重量：300kg 。

二、基本配置：

1、安裝及支承平板一套；

2、變頻電機及變頻調速器一套；

3、磁粉制動器一個；

4、制動調節器一個；

5、效率檢測分析軟件一套；

6、傳動零部件庫：包括帶傳動、鏈傳動、聯軸器、減速器、支承部件；

（1）誠邦(臺灣產)減速器：圓柱齒輪減速器：減速比1:10，擺線針輪減速器：減速比1:11，渦輪減速器：減速比1:10；

（2）同步帶傳動：帶輪齒數Z1=34，Z2=51，節距L=9.42，

聚胺脂同步帶3×121×20、3×87×20mm；

三角帶傳動：帶輪基準直徑D1=80，D2=120，三角帶A-1000 mm、A-700；

平皮帶傳動：小帶輪直徑D1=80 mm ，D2=120 mm， L=985（復合材料）；

（3）鏈傳動：鏈輪Z1=20，Z2=25，滾子鏈08B-1×76，滾子鏈08B-1×56；

（5）聯軸器傳動：彈性柱銷聯軸器，撓性爪形聯軸器；磙子鏈聯軸器；萬向節聯軸器

（6）中間過渡傳動類：中間支承座3個，連接滑動槽2條；

（7）調整底板類：移動T型滑槽座（2件）；T型槽用螺母（24件）；

圓柱齒輪、擺線針輪、蝸輪調整、中間過渡傳動底板（各1件）；

（8）支座類：驅動源、負載、圓柱齒輪、擺線針輪、蝸輪；

（9）搭接組合聯接用標準件若干。

7、轉矩轉速傳感器：額定轉矩10 N?m ，轉速范圍0-6000 r/min

轉矩轉速傳感器一個：額定轉矩50N·m,轉速范圍0 – 6000r/min；

8、磁粉制動器加載控制模塊。

9、配套工具一套，使用說明書和實驗指導書各一本，

三、實驗內容：

1、機械傳動方案設計；

2、機械傳動系統拼裝；提供40種以上傳動方案：

A、典型單一傳動

(1)圓柱齒輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(2)平帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶傳動-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(3)同步帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶傳動-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(4)鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈傳動-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(5)擺線針輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(6)蝸輪蝸桿傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(7)V帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-V帶及帶輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

B．多級組合傳動

(1)平帶--圓柱齒輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶及帶輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(2)同步帶--圓柱齒輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶及帶輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(3)鏈-圓柱齒輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈條及鏈輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(4)V帶-圓柱齒輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-V帶及帶輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(5)V帶-鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-中間傳動組件-V帶傳動-中間傳動組件-鏈傳動-中間傳動組件-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(6)同步帶-鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-中間傳動組件-同步帶傳動-中間傳動組件-鏈傳動-中間傳動組件-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(7)平帶-鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-中間傳動組件-平帶傳動-中間傳動組件-鏈傳動-中間傳動組件-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(8)擺線針輪傳動-圓柱齒輪傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(9)鏈傳動-圓柱齒輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈傳動-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(10)平帶傳動-圓柱齒輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶傳動-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(11)同步帶傳動-圓柱齒輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶傳動-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(12)V帶傳動-圓柱齒輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器- V帶傳動-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(13)擺線針輪-平帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-平帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(14)擺線針輪-同步帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-同步帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(15)擺線針輪-鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-鏈傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(16)擺線針輪-V帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器- V帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(17)平帶傳動-擺線針輪 ：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶傳動-撓性爪型聯軸器-擺線針輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(18)同步帶傳動-擺線針輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶傳動-撓性爪型聯軸器-擺線針輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(19)鏈傳動-擺線針輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈傳動-撓性爪型聯軸器-擺線針輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(20)V帶傳動-擺線針輪：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器- V帶傳動-撓性爪型聯軸器-擺線針輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(21)圓柱齒輪-鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器-鏈傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(22)圓柱齒輪-平帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器-鏈傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(23)圓柱齒輪-同步帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器-同步帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(24)圓柱齒輪-V帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器- V帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(25)鏈傳動-蝸輪蝸桿：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈傳動-撓性爪型聯軸器-蝸輪蝸桿減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(26)平帶傳動-蝸輪蝸桿：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶傳動-撓性爪型聯軸器-蝸輪蝸桿減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(27)同步帶傳動-蝸輪蝸桿：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶傳動-撓性爪型聯軸器-蝸輪蝸桿減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(28)V帶傳動-蝸輪蝸桿：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器- V帶傳動-撓性爪型聯軸器-蝸輪蝸桿減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(29)蝸輪蝸桿-鏈傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器-鏈傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(30)蝸輪蝸桿-平帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器-平帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(31)蝸輪蝸桿-同步帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器-同步帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

(32)蝸輪蝸桿-V帶傳動：交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器- V帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器

學生還可根據自己的拼裝方案進行組裝，聯軸器可根據需要更換

3、機械傳動系統傳動參數：轉速、轉矩、功率效率的檢測及分析。

四、性能特點：

1、精確檢測傳動系統的傳動參數；

2、設計拼裝40種以上傳動系統；

3、集變頻調速技術、智能磁粉PID制動技術加載更迅速、穩定、準確，傳感檢測技術及應用計算機技術于一體，向?qū)W生展示了最新技術成果；

五、軟件內容及特點：該軟件以C++為開發軟件，可描述傳動系統輸入、輸出的轉速、轉矩及功率變化隨負載變化的曲線，并可適時監測上述參數的數據窗口；
