TW-QY02氣動PLC控制實訓裝置（導線連接）
一、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm

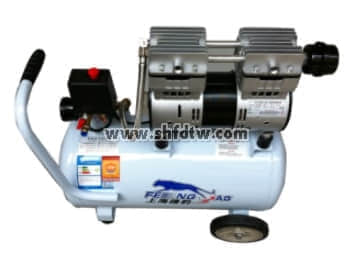

6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：550W公稱容量20L；額定輸出氣壓0.8Mpa
7、電器控制單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站與氣泵是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
二、主要特點
1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元
件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將
元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流
24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
26、PLC編程軟件學習和使用
氣動PLC控制實訓裝置配置清單
|
序號
|
名 稱
|
型 號
|
數量
|
單位
|
|
1
|
實訓桌
|
|
1
|
張
|
|
2
|
實訓臺
|
|
1
|
臺
|
|
3
|
PLC主機模塊
|
三菱FX1S-20MR
|
1
|
塊
|
|
4
|
電源模塊
|
|
1
|
塊
|
|
5
|
繼電器控制模塊
|
|
1
|
塊
|
|
6
|
PLC控制按鈕模塊
|
|
1
|
塊
|
|
7
|
靜音無油空氣壓縮機
|
|
1
|
臺
|
|
8
|
單作用缸
|
QGX25ⅹ100
|
1
|
只
|
|
9
|
雙作用缸
|
QGX25ⅹ100
|
2
|
只
|
|
10
|
旋轉氣缸（透明）
|
|
1
|
只
|
|
11
|
三聯件
|
AC2000
|
1
|
只
|
|
12
|
減壓閥（帶壓力表）
|
AR2000
|
1
|
只
|
|
13
|
手動換向閥
|
H210—08
|
2
|
只
|
|
14
|
單電磁換向閥（二位三通）常開
|
3V210-8
|
1
|
只
|
|
15
|
單電磁換向閥（二位三通）常閉
|
3V210-8
|
1
|
只
|
|
16
|
單電磁換向閥（二位五通）
|
4V210-8
|
2
|
只
|
|
17
|
雙電磁換向閥（二位五通）
|
4V220-8
|
1
|
只
|
|
18
|
雙電磁換向閥（三位五通）
|
4V230-8
|
1
|
只
|
|
19
|
單氣換向閥（二位五通）
|
4A210—08
|
2
|
只
|
|
20
|
雙氣換向閥（二位五通）
|
4A220—08
|
2
|
只
|
|
21
|
行程閥（機控）
|
MOV—2
|
1
|
只
|
|
22
|
行程閥（按鈕）
|
MOV—3
|
1
|
只
|
|
23
|
行程閥（按鈕帶鎖）
|
MOV—3A
|
1
|
只
|
|
24
|
或門型梭閥
|
KV—08
|
2
|
只
|
|
25
|
快速排氣閥
|
QE—02
|
2
|
只
|
|
26
|
單向節流閥
|
ASC-08
|
2
|
只
|
|
27
|
單向節流閥（裝在缸體上）
|
JSC601
|
7
|
只
|
|
28
|
單向閥
|
1/4
|
2
|
只
|
|
29
|
順序閥（透明）
|
|
1
|
只
|
|
30
|
氣容
|
|
1
|
只
|
|
31
|
消聲器
|
1/8
|
2
|
只
|
|
32
|
消聲器
|
1/4
|
1
|
只
|
|
33
|
三通（T型三通）
|
? 6
|
4
|
只
|
|
34
|
三通（Y型減徑三通）
|
? 8—? 6
|
1
|
只
|
|
35
|
四通
|
? 6
|
4
|
只
|
|
36
|
氣管
|
PU6ⅹ4
|
20
|
米
|
|
37
|
磁性開關
|
|
4
|
只
|
|
38
|
編程電纜（適配器）
|
三菱
|
1
|
條
|
|
39
|
實驗導線
|
|
1
|
包
|
|
40
|
工具箱
|
|
1
|
個
|
|
41
|
內六角扳手
|
|
3
|
把
|
|
42
|
螺絲刀
|
|
2
|
把
|
|
43
|
剪刀
|
|
1
|
把
|
|
44
|
活動板手
|
|
1
|
把
|
|
45
|
尖嘴鉗
|
|
1
|
把
|
|
46
|
氣孔塞頭
|
? 6
|
10
|
只
|
|
47
|
氣動實訓說明書
|
|
1
|
冊
|
|
48
|
三菱PLC編程軟件、程序軟件
|
光盤
|
1
|
盤
|
