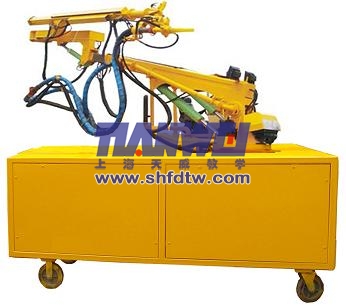

TW-QY65型混凝土噴漿車仿真實訓裝置
用于了解混凝土噴漿車的結構及工作原理，驅動及控制方式。能完成支腿伸出、放下、水平調整、位置控制，機械臂前伸、收攏，機械臂架左右回轉等，它由泵站、氣站、料倉、回轉臂架、機械臂、噴頭等組成，整機鋼架結構采用冷軋鋼板焊接結構設計。內置式動力泵站系統，電機泵組一軸式安裝組合、風冷式散熱、一體化氣泵、萬向剎車腳輪結構。采用電液控制與手動控制形式，動力元件、執行元件、控制原件、輔助元件均采用華德、亞德客、榆次等知名工業品牌元件。
一、實驗項目
1、混凝土噴漿車各元部件結構及工作原理觀摩。
2、混凝土噴漿車仿真實訓裝置臂架機械演示控制實驗。
3、可編程序控制器（PLC）電氣控制實驗：機-電-液-氣一體控制
實驗。
二、實驗內容
1、臂架操作實驗：
1）動力調速、液壓支腿伸出→放下→水平調整→位置控制。
2）動力調速、臂架回轉→攪拌機啟動→泥漿泵啟動→噴漿臂起升→噴漿臂前移→位置及角度調整。
3）動力調速、臂架回位→泥漿泵停止→攪拌機停止→機械臂架回位。
2、可編程序控制器（PLC）電氣控制實驗：機-電-液-氣一體控制實
驗。
三、技術參數及指標：
1、主要參數：排量：5.9ml/rev；
2、三相變頻電機：轉速：1420r/min；
3、變量葉片泵組：1套 驅動功率：1.5KW；
4、型號：2HP+VC1-25F-A3；
5、電源：220V/380V 50Hz；
6、最高使用壓力：7Mpa；
7、風冷卻器：1臺；
8、壓力：1.4Mpa；
9、流量：20L/min；
10、功率：65W；
11、電源：220V；
12、油箱：容積80L、過濾精度：10μm。
四、配置清單
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
機械臂架
|
1
|
|
|
2
|
泵送部分
|
1
|
|
|
3
|
車架
|
1
|
|
|
4
|
臂式泵送系統
|
1
|
|
|
5
|
臂座
|
1
|
|
|
6
|
臂座墊板
|
1
|
|
|
7
|
臂座驅動大齒輪
|
1
|
|
|
8
|
臂座上彎管
|
1
|
|
|
9
|
臂座下彎管
|
1
|
|
|
10
|
臂座油管接頭
|
1
|
|
|
11
|
齒輪檔蓋
|
1
|
|
|
12
|
大齒輪托板
|
1
|
|
|
13
|
鋼管聯接件一
|
1
|
|
|
14
|
鋼管聯接件二
|
1
|
|
|
15
|
活動管套外固定圈
|
1
|
|
|
16
|
活動管套
|
1
|
|
|
17
|
活動套環
|
1
|
|
|
18
|
減速器端聯軸器
|
1
|
|
|
19
|
減速器機體
|
1
|
|
|
20
|
伸展臂驅動減速機
|
1
|
|
|
21
|
推力軸承支撐圈
|
1
|
|
|
22
|
渦輪
|
1
|
|
|
23
|
渦輪輸出軸
|
1
|
|
|
24
|
渦輪輸出軸悶蓋
|
1
|
|
|
25
|
渦輪輸出軸透蓋
|
1
|
|
|
26
|
渦輪限位套
|
1
|
|
|
27
|
蝸桿
|
1
|
|
|
28
|
蝸桿悶蓋
|
1
|
|
|
29
|
蝸桿透蓋
|
1
|
|
|
30
|
小齒輪
|
1
|
|
|
31
|
一臂
|
1
|
|
|
32
|
一臂拉桿銷
|
1
|
|
|
33
|
一臂油缸檔蓋
|
1
|
|
|
34
|
一臂油缸連接銷
|
1
|
|
|
35
|
一臂油缸座
|
1
|
|
|
36
|
一臂主臂架
|
1
|
|
|
37
|
一二臂連接銷
|
1
|
|
|
38
|
一二臂連接銷擋塊
|
1
|
|
|
39
|
油缸臂架拉桿
|
1
|
|
|
40
|
油缸拉桿限位套
|
1
|
|
|
41
|
中心柱
|
1
|
|
|
42
|
中心柱螺母
|
1
|
|
|
43
|
軸承檔蓋
|
1
|
|
|
44
|
軸承座圈
|
1
|
|
|
45
|
液壓泵站
|
1
|
|
|
46
|
氣泵
|
1
|
|
